Fizeau

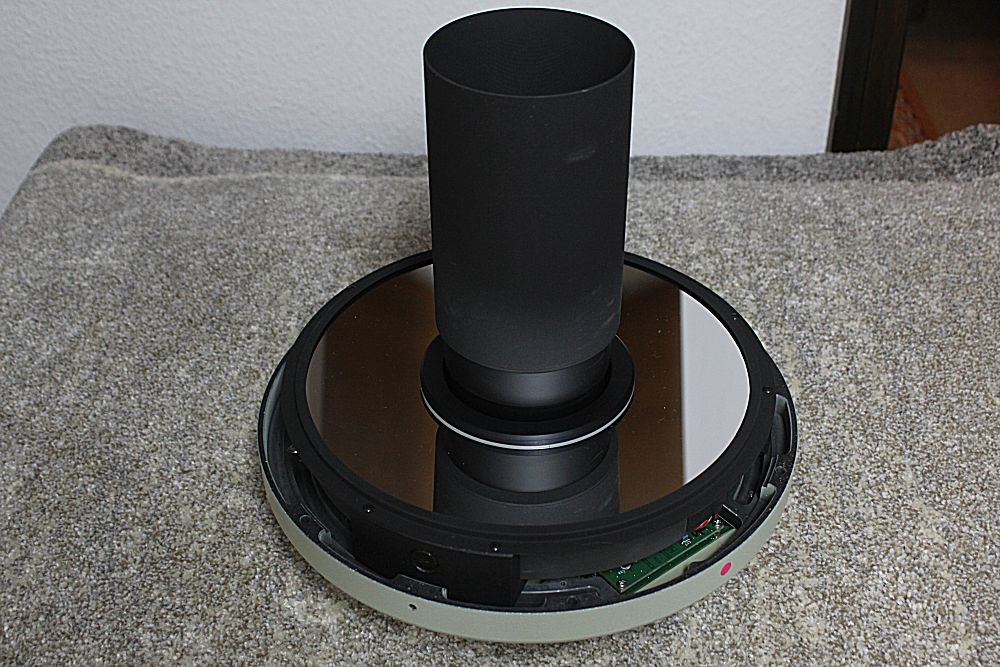

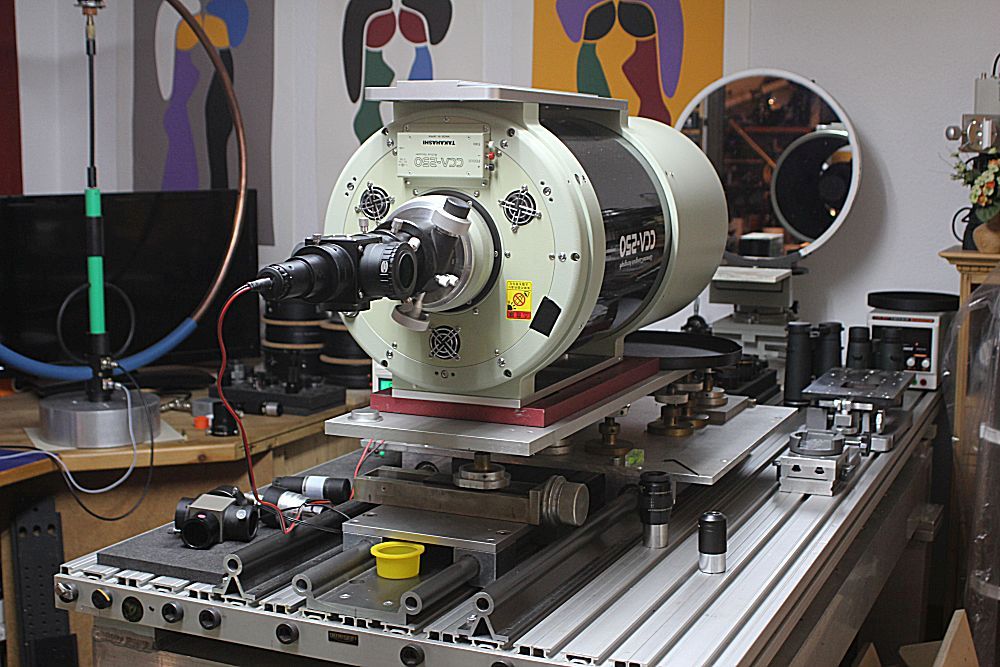

Justage eines Takahashi CCA-250"

T_1

Öffnung: 250mm

Brennweite: 1250mm

Blende: f/5

Bildkreis: 88mm

Brennweite mit Reducer: 890mm

Brennweite mit Extender: 1880mm

Tubusdurchmesser: 306mm

Tubslänge: 870mm

Gewicht: 23kg (mit Sucher)

Spiegel

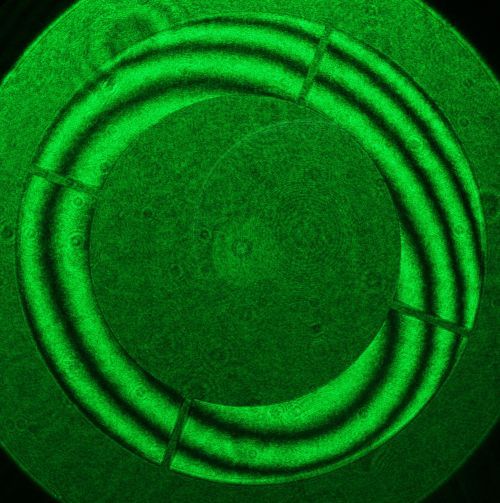

T_4 T_9

“Verkippungs”-Astigmatismus, der dadurch entsteht, daß die Strahlen zwar exakt “gerade” in das Fernrohr einfallen, d.h. parallel zur optischen Achse des Fernrohres,

aber die Linse oder der Spiegel verkippt ist.

T-5

Optik - Spiegel - Justiert

T_8

Fokus 100 fache Vergröserung

M79

M51

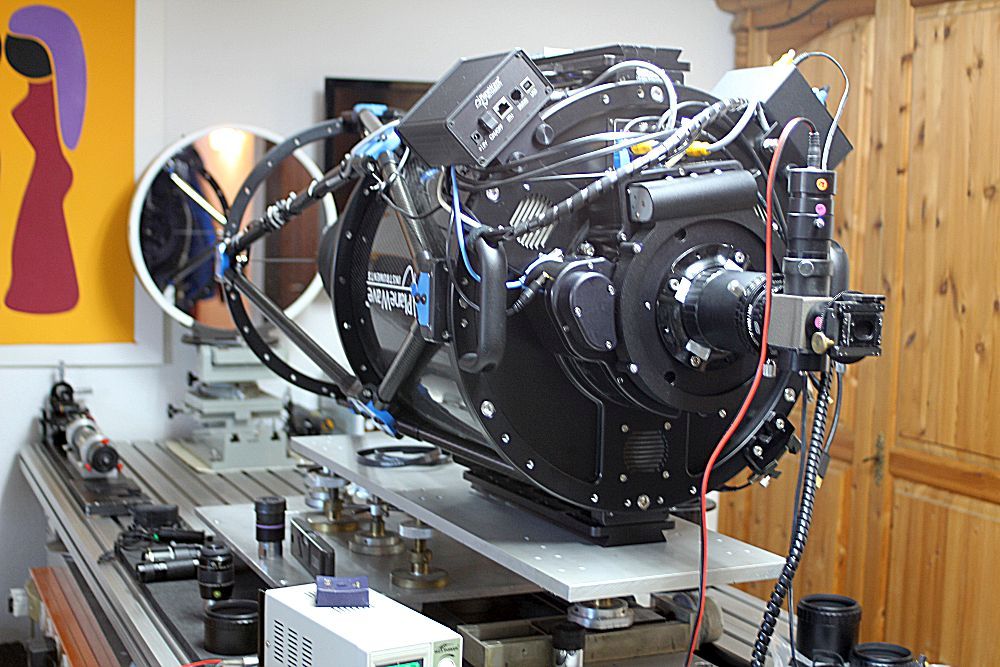

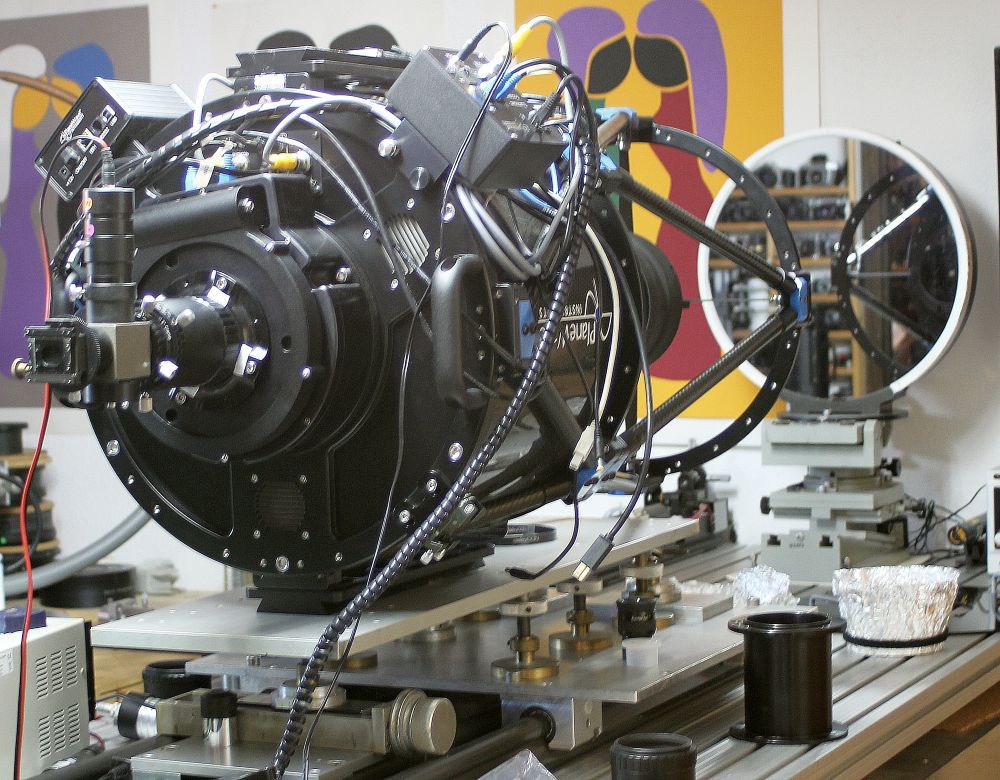

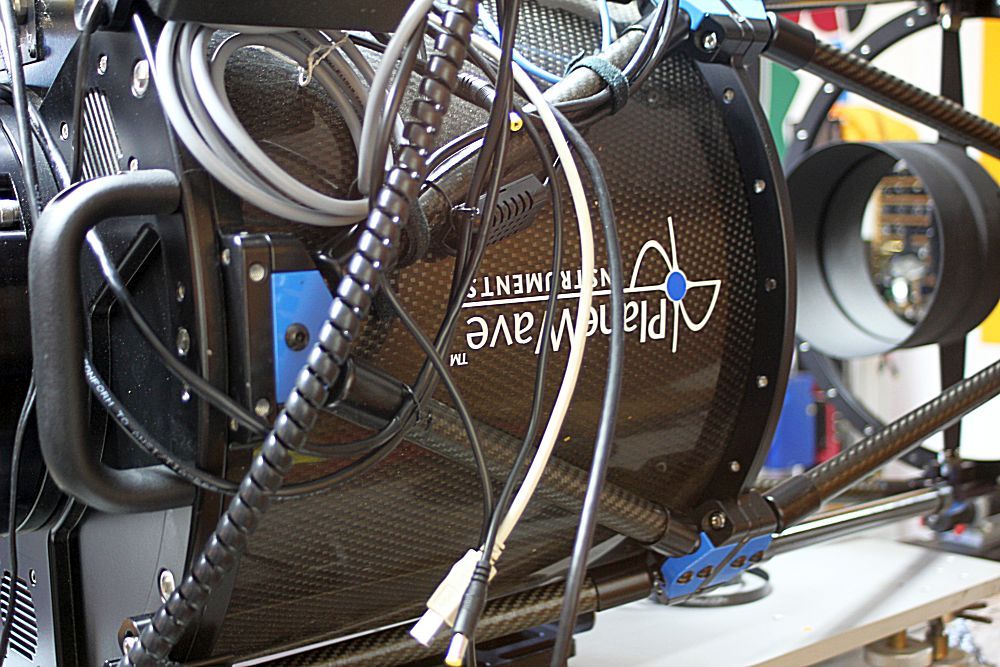

PlaneWave CDK Astrograph f/7,2 Justiert

PL1

The PlaneWave Instruments CDK14 is a 14 inch (0.36 m) f/7.2 Corrected Dall-Kirkham Astrograph telescope. The CDK14 covers a 70 mm field of view without any field curvature, off-axis coma, or astigmatism. The CDK14 is a lightweight carbon-fiber truss design weighing less than 50lbs, with 3 cooling fans blowing air throughout the back of the telescope. The CDK optical design is the innovative solution for unsurpassed astro-imaging quality at an affordable price.

The CDK (Corrected Dall-Kirkham) Optical Design is an innovative solution for unsurpassed astroimaging quality at an affordable price. The CDK telescope design provides excellent imaging with large format CCD cameras while remaining superb for visual use. This no-compromise design is unique in making the optical alignment forgiving and collimation very easy. This guarantees the user the best possible performance from the telescope. The end result at the image plane of the CDK design is no off-axis coma, no off-axis astigmatism, perfectly flat field (no off-axis defocus). The CDK design will give you pinpoint stars from the center to the corner of the field of view.

vor der Justage

nach

nach der Justage

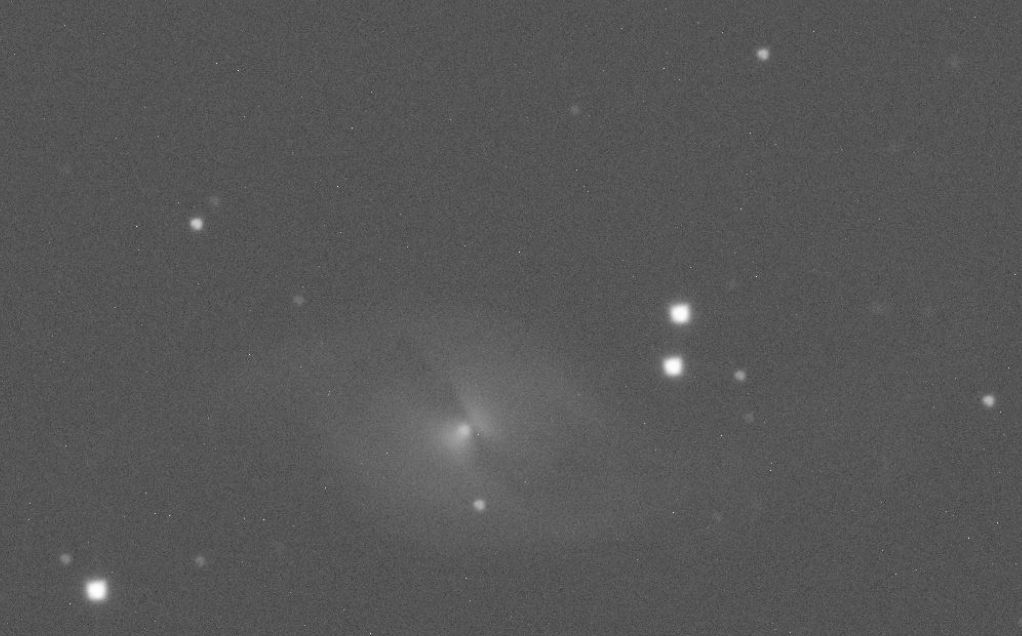

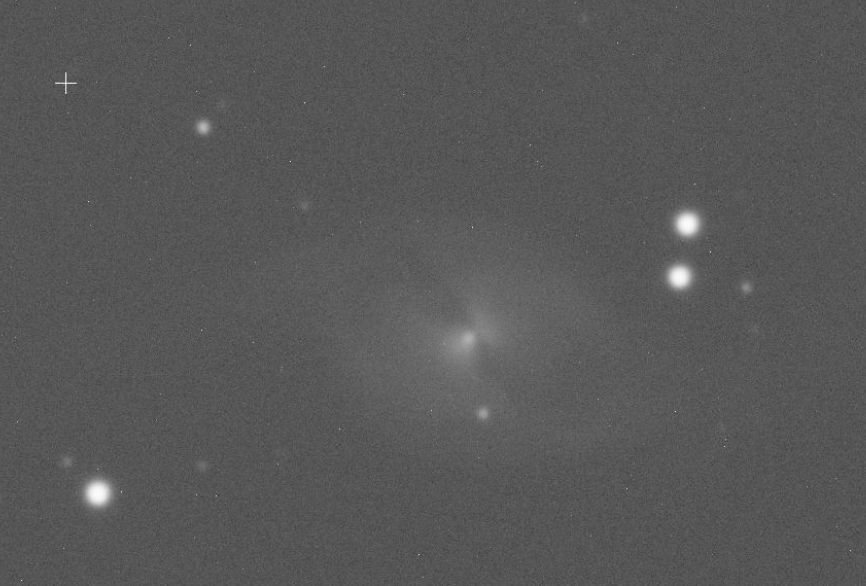

NGC 3718 mit dem PlaneWave CDK Astrograph f/7,2
nach der Justage
8 Stunden Belichtungszeit mit der 150MPixel Kamera in BIN2

Justage eines OFFICINA STELLARE UCRC-320

URC1

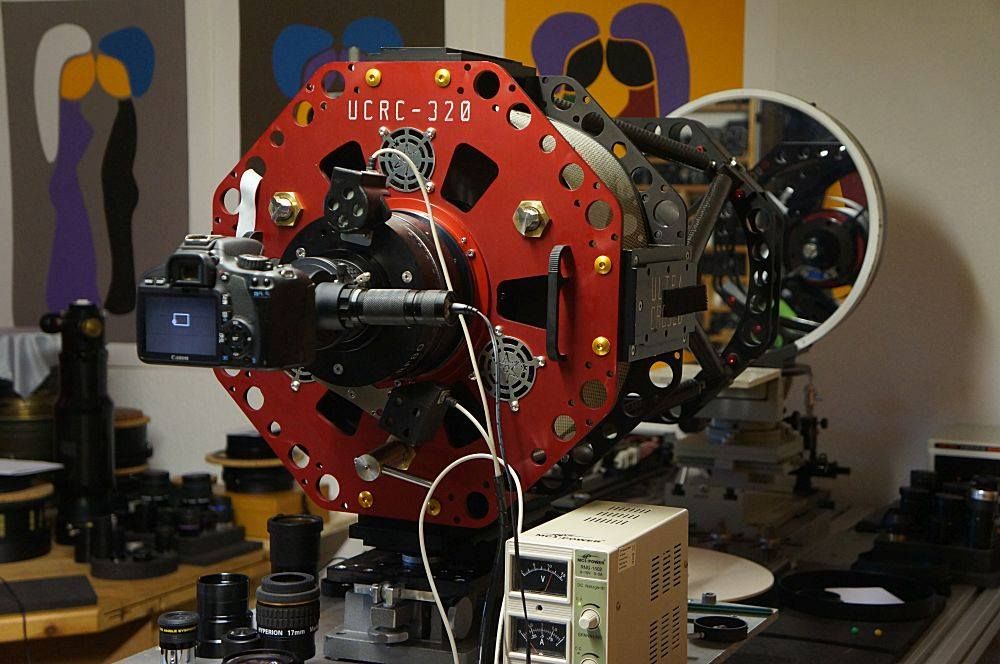

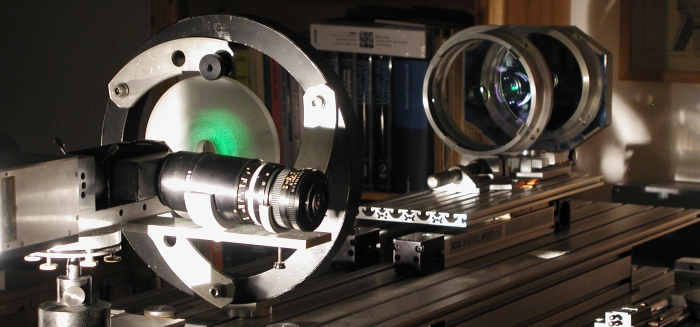

Optische Bank
URC2

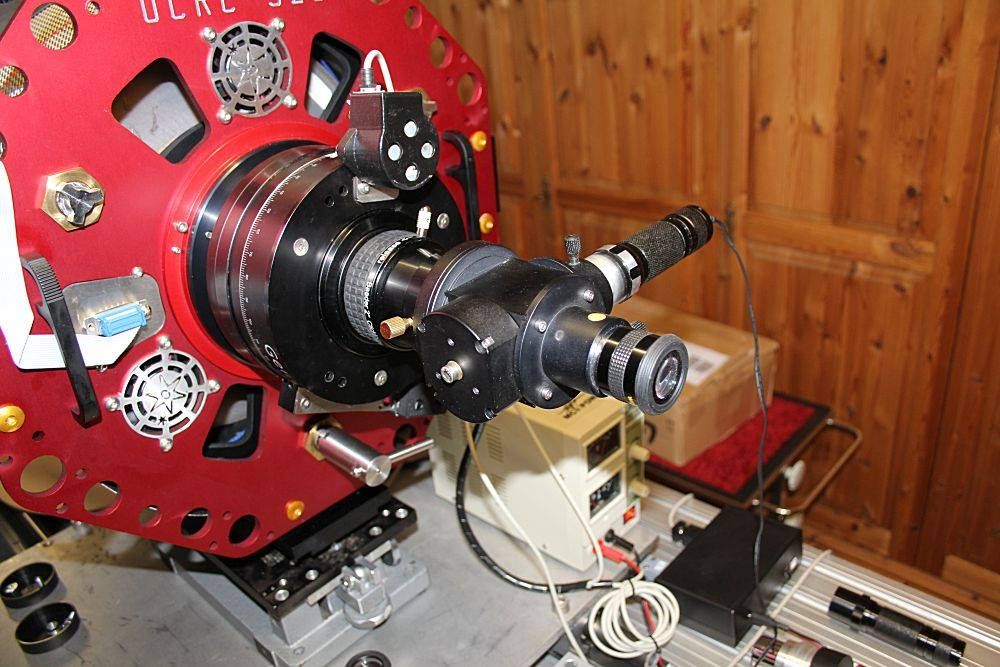

Test-Aufbau

URC3

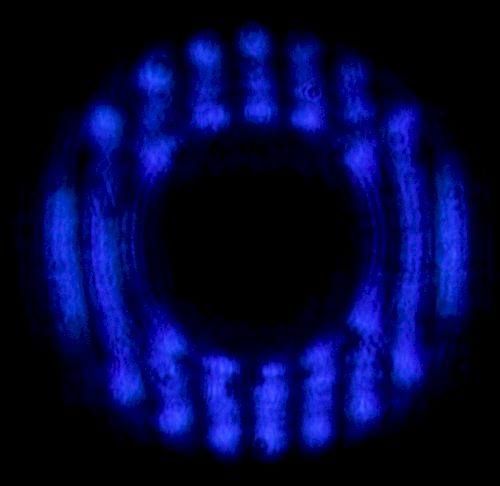

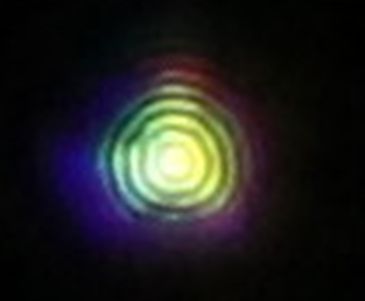

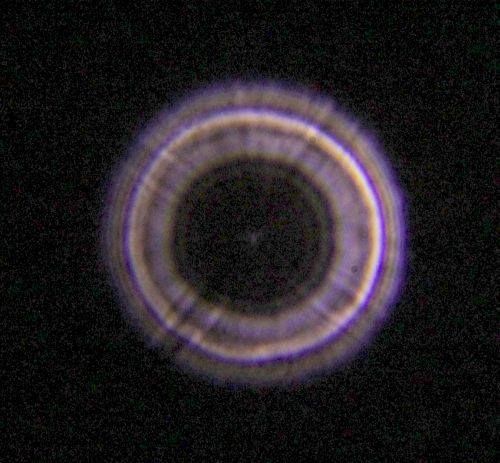

extrafokal K-Stern-fokus-8mµ Ronchigitter-Test intrafokal bei 10 lp/mm

URC6

GMK-Kollimator

URC8

alle Sterne sind rund trotz mäßigem Seeing, Bilder LRGB nur gestacked, keine Verarbeitung. Fokussieren geht wohl noch besser.

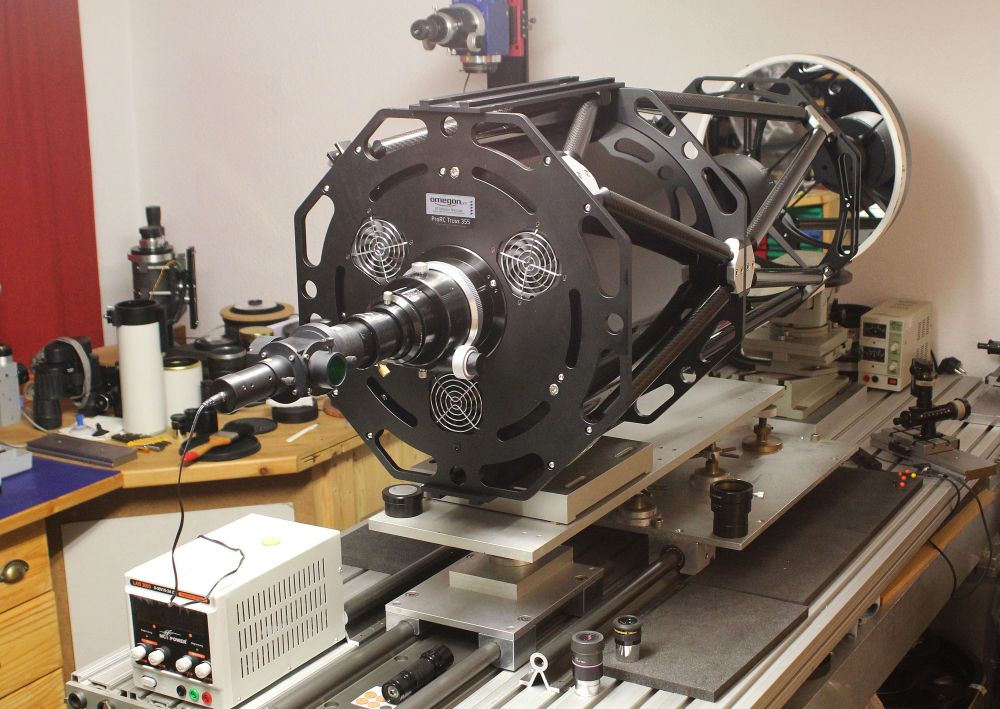

Omegon Ritchey-Chretien Pro RC 355/2845 Truss OTA

RC355

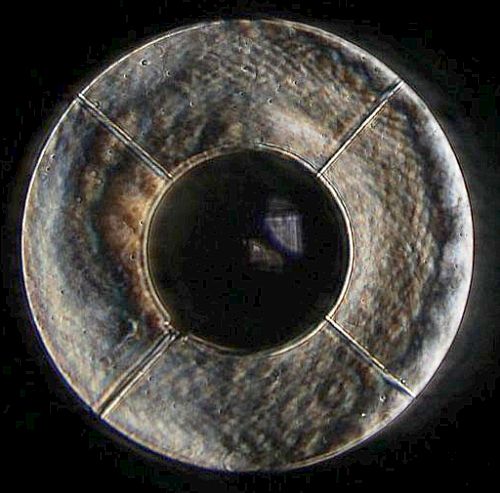

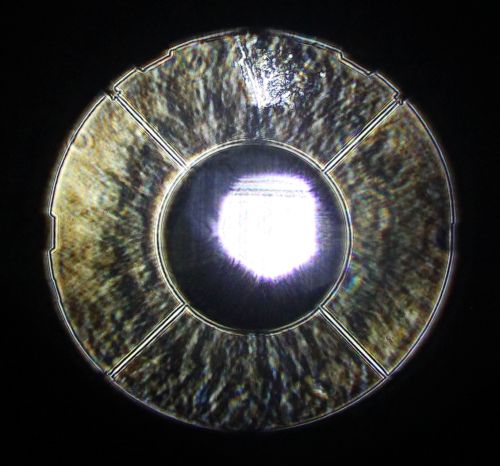

Phasenkontrast
RC-Ronchi

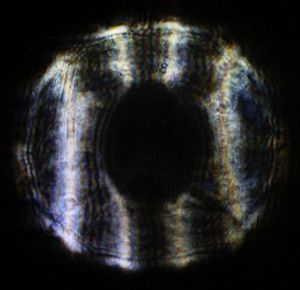

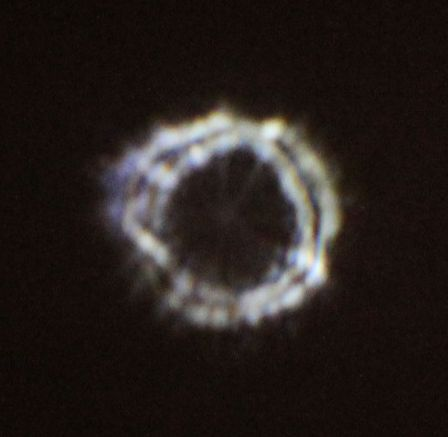

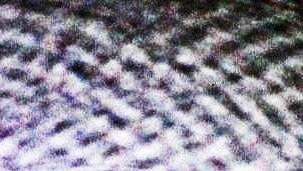

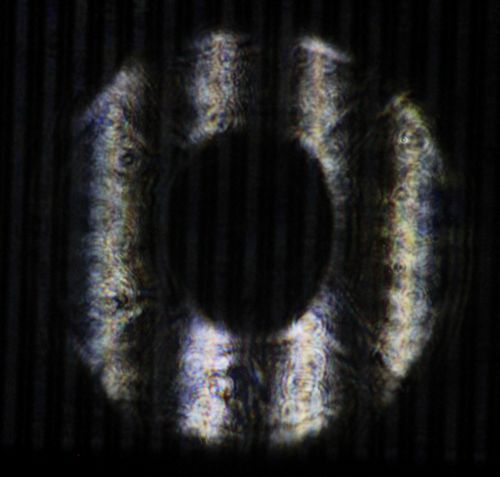

Ronchigitter-Test intrafokal bei 10 lp/mm

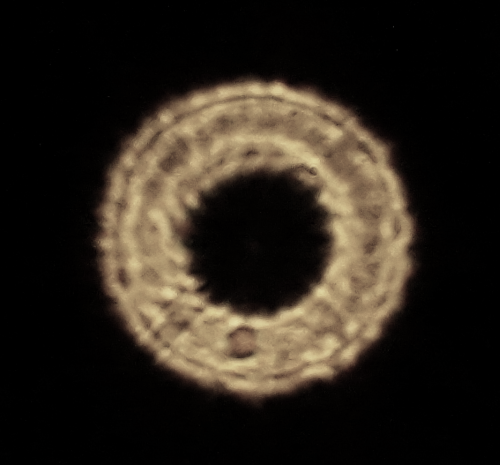

RC-k-stern

k-Stern-fokus-5mµ
RC Optical Systems: RCOS - Truss Ritchey-Chretien
12,5 inch ( 31,75cm ) f/9 ( 175,26cm )

Aufbau1

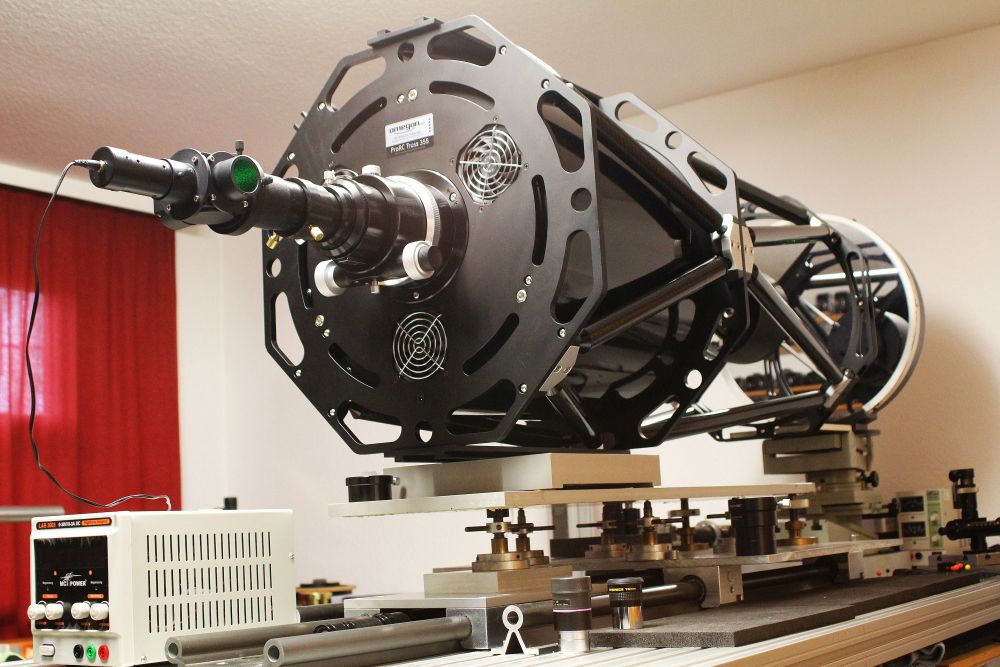

Testaufbau auf der Optischen- Bank

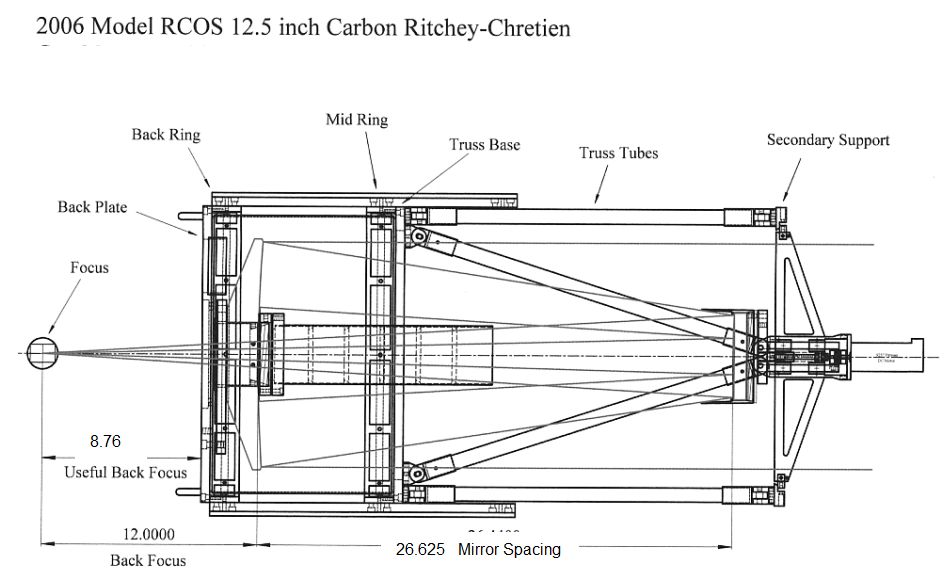

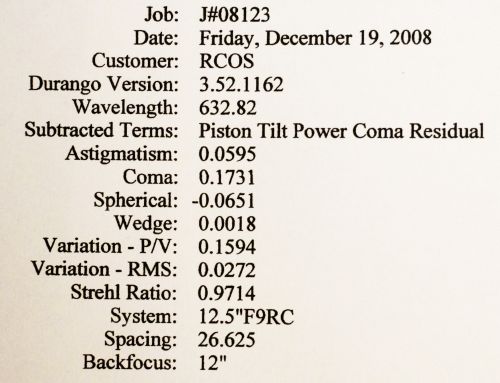

Zeichnung

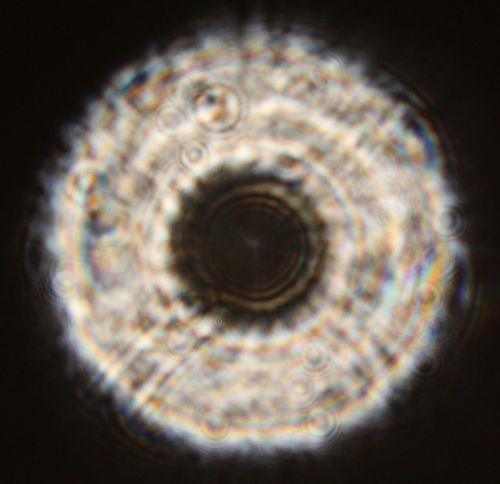

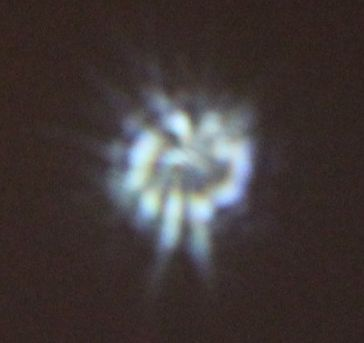

extrafokal fokus Intrafokal

Aufbau2

RC Optical Systems: RCOS Justieren

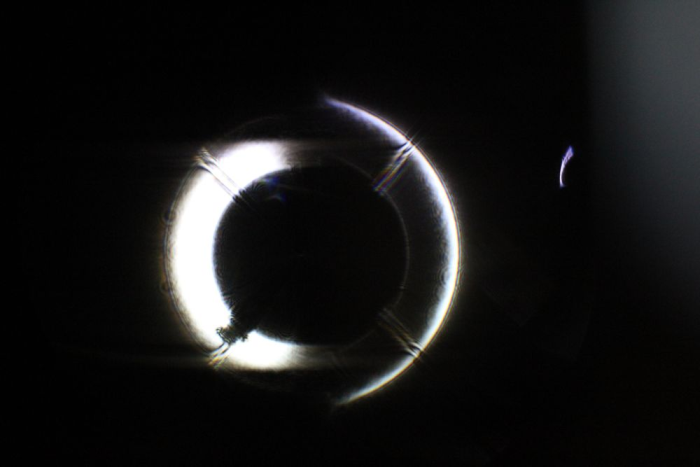

Foucault Test Hauptspiegel

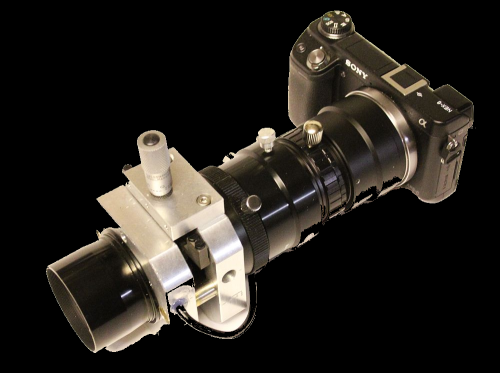

Foucaulttester

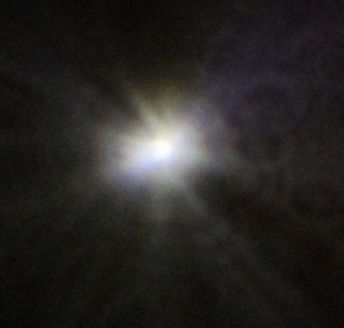

Bei dem Artifical Sky Test bei Hoher Vergrößerung wird nur der Hauptspiegel auf Astigmatismus untersucht

Hauptspiegel kein Astigmatismus kein Koma

Au3

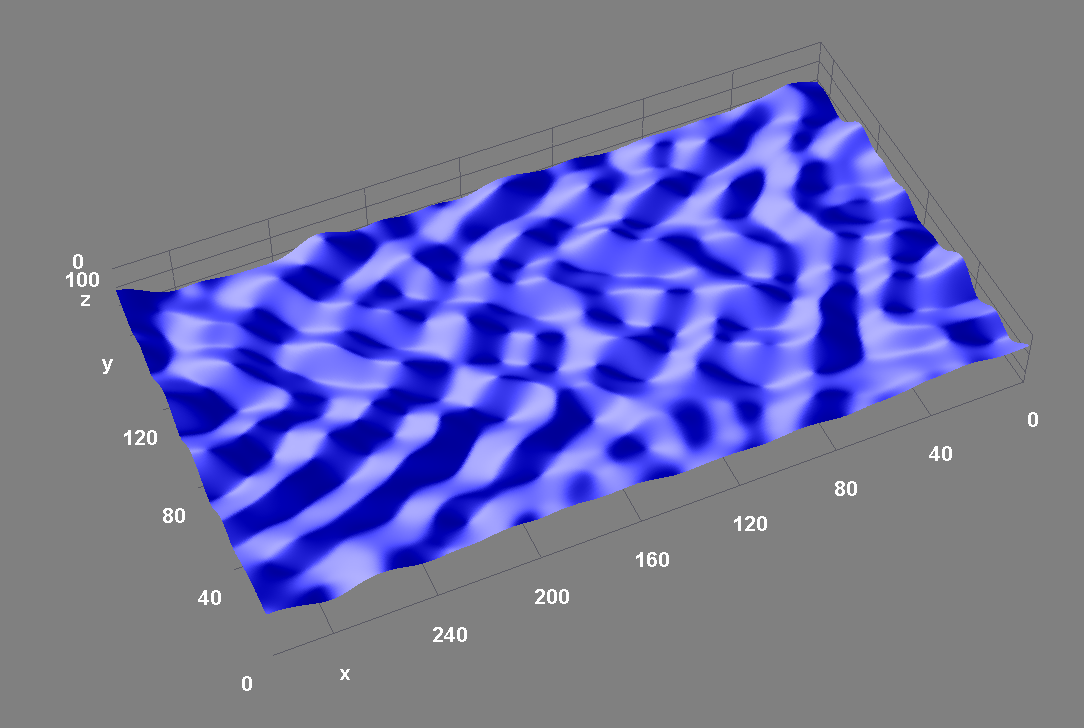

Ausschnitt: Spiegeloberfläche

aus

3 D Graphik

asti6

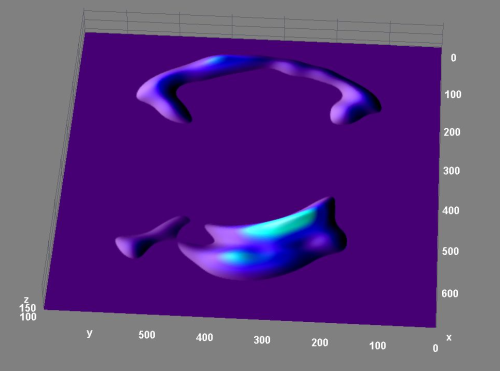

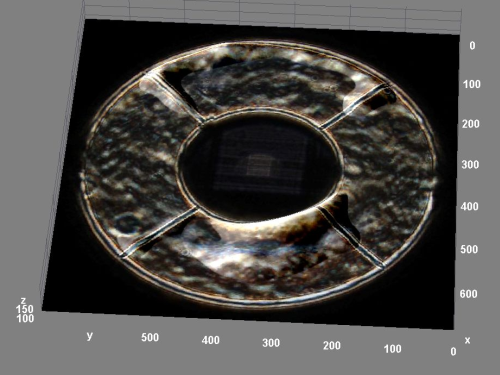

3 D Graphik: Fangspiegel hat Astigmatismus

Nach sorgfältiger Justierung aller Parameter

Justage

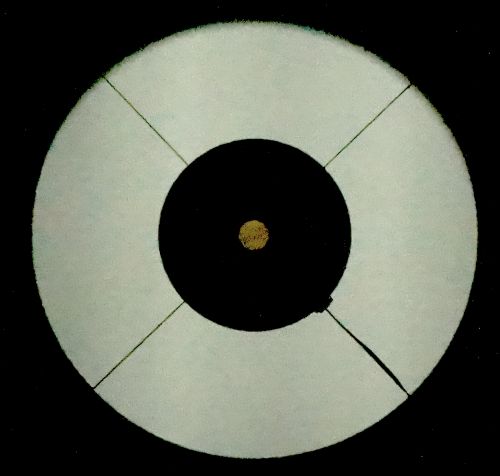

durchs Justierokular

Ronchi

Ronchigitter-Test intrafokal bei 10 lp/mm

extrafokal Intrafokal

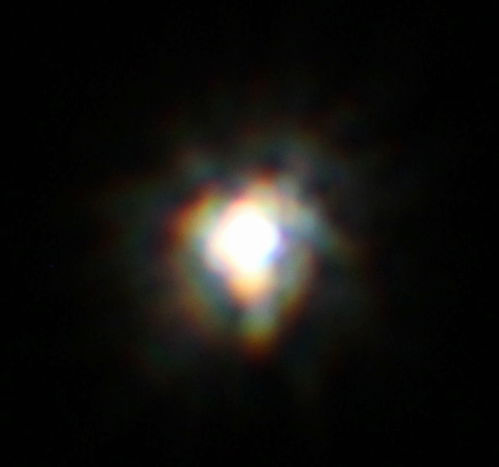

K - Stern bei 400 fache Vergrösserung

Interf1

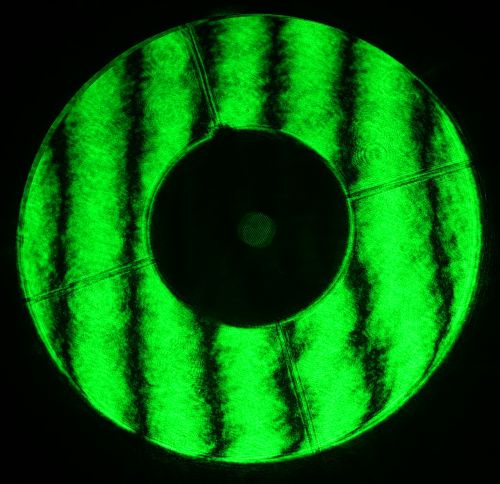

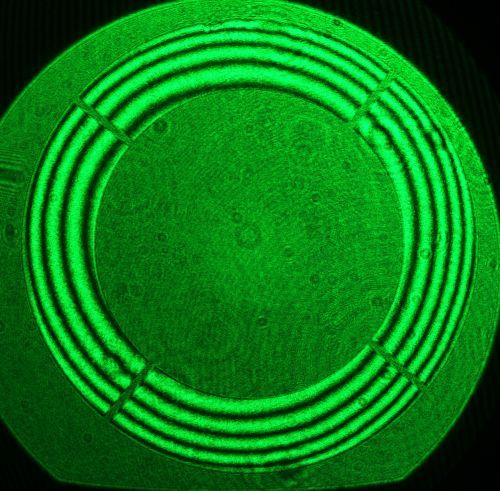

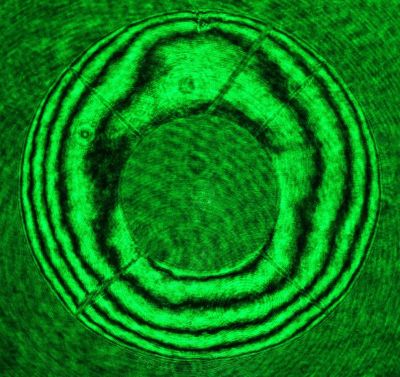

Interferogramm

Phase_R

Fasenkontrast

RCC TEST auf der Optischer Bank

RC Optical Systems: RCOS - Truss Ritchey-Chretien 406mm f/8,4
Nur offener optischer Tubus aus Kohlefaserstoff.

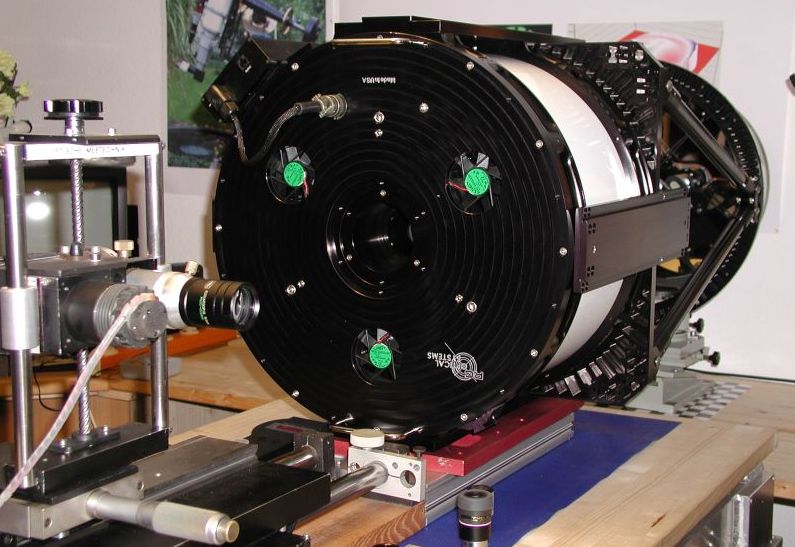

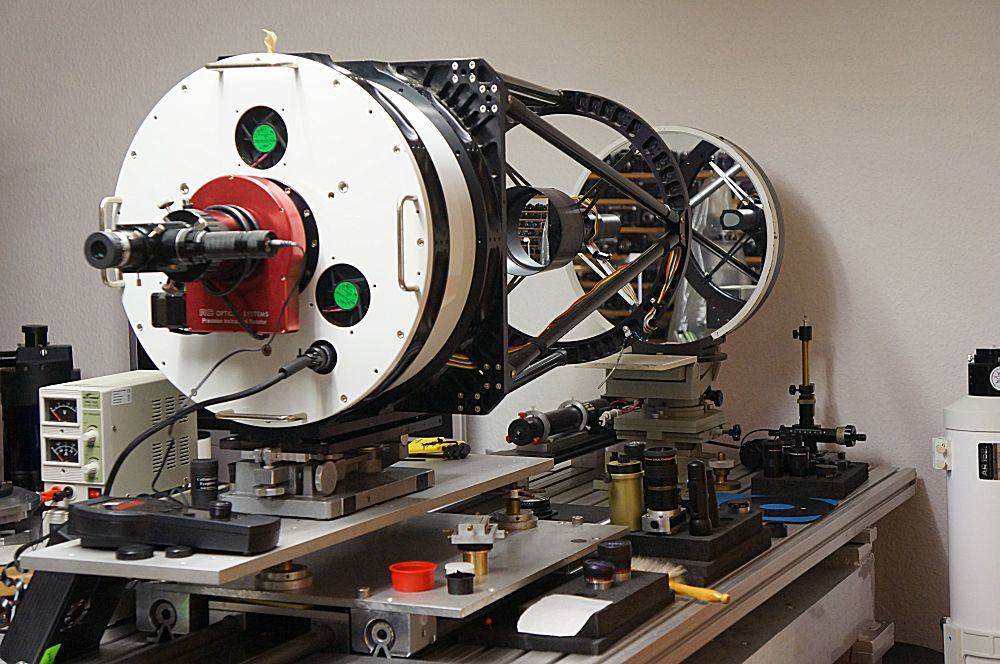

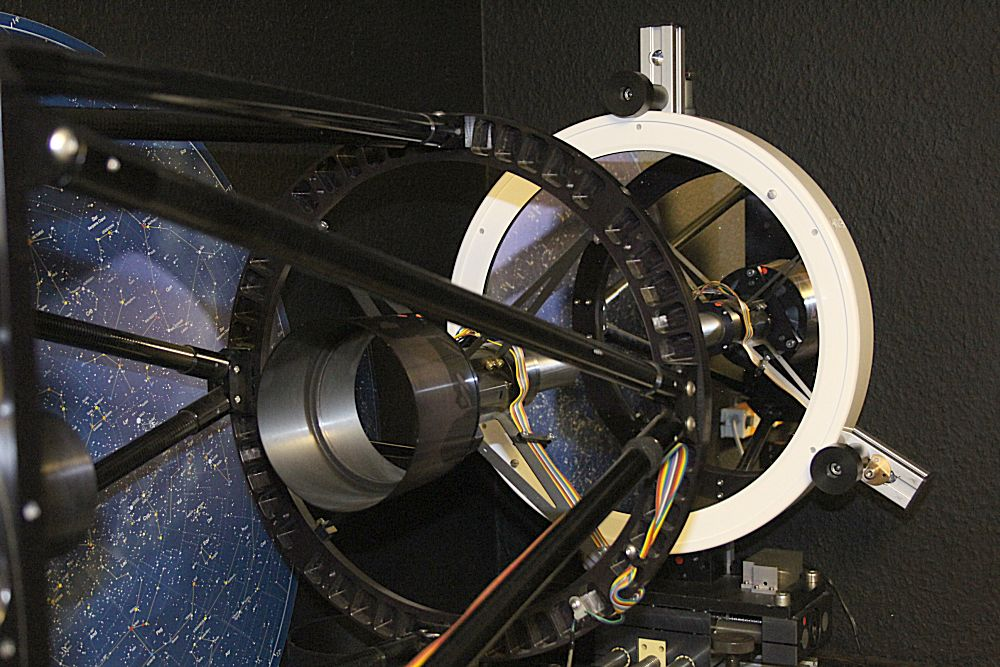

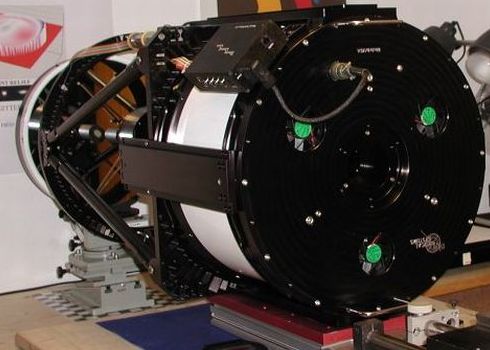

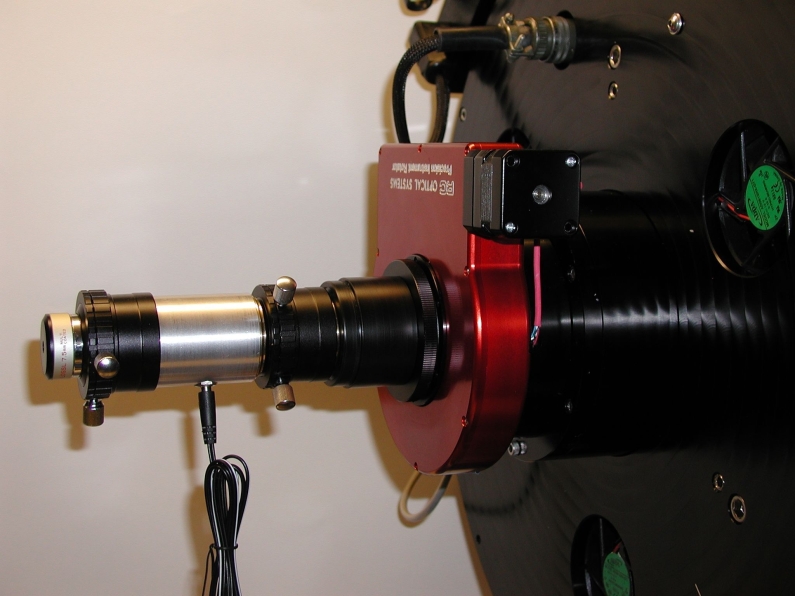

Carbon Truss 16 inch f/8.4 Ritchey-Chrétien... auf der Optischen Bank mit den künstlichen sternen
Die Testergebnisse entstanden einer Autokollimations-Anord- nung mit doppelter Genauigkeit.
Der dazu notwendige 400 mm Planspiegel Zeiss Lambda/25 PtV wave erzeugt ein paralleles Lichtbündel,
in Anordnung der künstlichen Sterne 0,3 my – 0,6 my simulieren sie die Situation am Stern- himmel,
jedoch in doppelter Autokollimation bei allen Testaufbauten.

GMK KOLLIMATOR

interfokal extrafokal

Interferogramm Syntetic Phasenkontrast künstlicher Stern

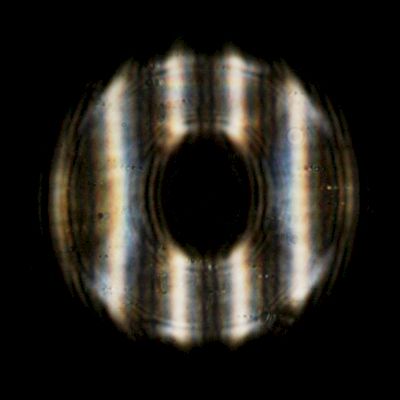

Ronchi intrafokal Ronchi extrafokal

Als Ronchi Gitter (engl.: Ronchi Screen) bezeichnet man ein Gitter aus feinen parallelen Linien, welches für den
Ronchi Test benötigt wird. Gewöhnlich wird eine Liniendichte von etwa 100 Linien pro Zoll (100lpi, 100 Lines per Inch)
als gut brauchbar für den Ronchi Test angesehen. Das entspricht etwa 4 Linien pro Millimeter. Die Genauigkeit des
Tests steigt mit der Anzahl Linien pro Millimeter, allerdings ist die genaue Anzahl eher unkritisch.

Schneide links Schneide rechts

Der Foucault Test (Foucaultsches Schneidenverfahren, Messerschneidenmethode, Schneidenmethode) ist einer der
wichtigsten optischen Tests, den der Amateurastronom zur Verfügung hat um die optische Qualität seiner Geräte zu prüfen.
Auch bei der Herstellung optischer Flächen spielt dieser um 1856 von Jean Bernard Léon Foucault entwickelte
Test eine herausragende Rolle.

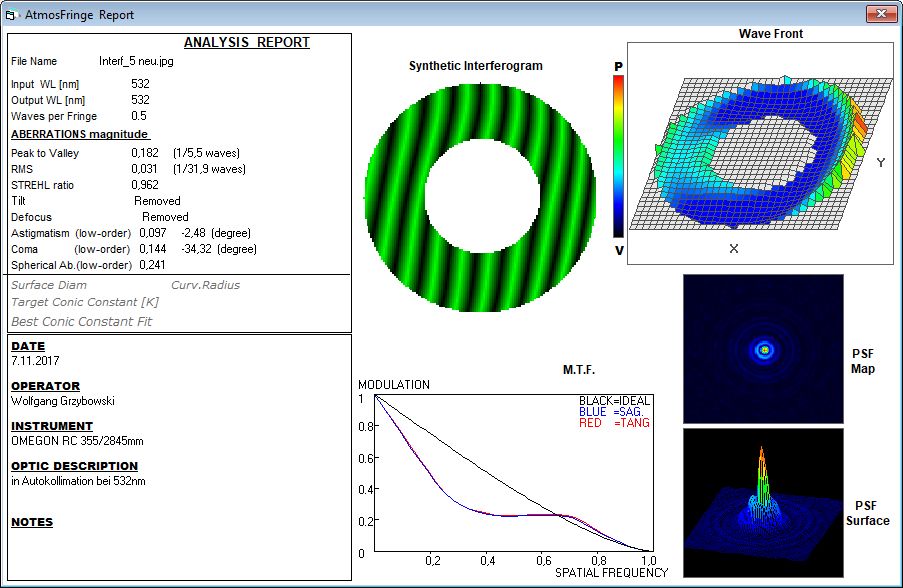

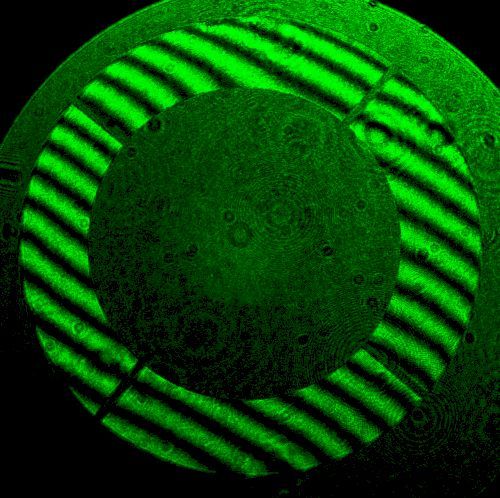

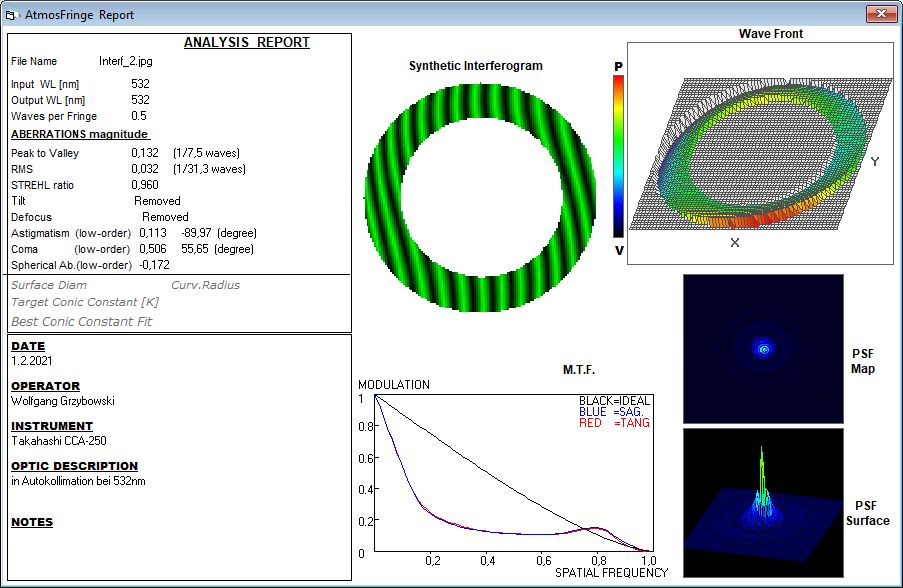

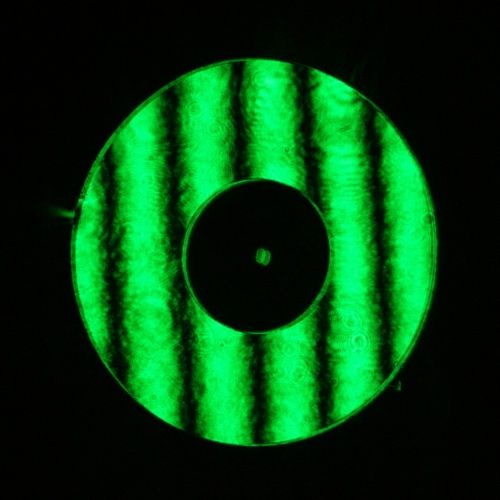

Interferogramm 3D Graphik Auswertung

NGC 891 NGC 7331

NGC 5033 mit dem RCOS aufgenommen M 51

Der PV-Wert, kurz für Peak to Valley, gibt die maximale Abweichung von der Idealform an. Er gibt also die Differenz
von höchten Erhebung bis zur tiefsten Vertiefung an. In aller Regel verwendet man dabei als Maßeinheit λ,
der Wellenlänge des verwendeten Lichts (meist wird mit einem Helium-Neon Laser gearbeitet, so dass λ = 632 nm).
Wichtig ist hierbei, dass ein hoher Wert nicht automatisch auf eine schlechte Qualität der Optik schließen lässt.
Ein Spiegel könnte die perfekte Form haben, bis auf eine relativ große Erhebung am Rand, und der PV-Wert
wäre ziemlich groß, obwohl der kleine Fehler praktisch keinen Einfluß auf das Bild hat. Ein sehr kleiner PV-Wert
sagt aber zwangsweise eine hohe Qualität einer Optik voraus. In der Regel reicht der PV-Wert aber nicht zur
Bewertung einer Optik, so dass noch andere Kriterien herangezogen werden müssen.
Der RMS-Wert, kurz für Root Mean Square, beschreibt die mittlere quadratische Abweichung von der Idealform.
Dadurch wird die gesamte Fläche erfasst, so dass sich dieser Wert gut zur Beurteilung einer Optik eignet.
Der Strehl-Wert beschreibt, wieviel des in einem Beugungsscheibchen enthaltenem Lichts in der
Airy-Disc gesammelt wird. Ein Wert von z.B. 0.9 bedeutet, dass 90% des Lichtes im zentralen
Hauptmaximum zu finden sind. Damit entspricht das theoretisch erreichbare Maximum 1.0.
Eine Optik gilt im allgemeinen als Beugungsbegrenzt, wenn sie einen Strehl-Wert von mindestens 0.8 hat.
Gute bis sehr gute Optiken schaffen auch Werte von 0.9, bzw. 0.95, kosten aber dementsprechend mehr.

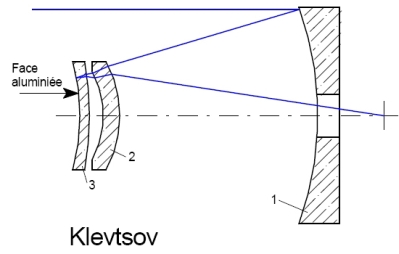

Tal 200/2000 Klevtov-Cassegrain

Das TAL-200 K OTA besitzt eine Öffnung von 200 mm und eine Brennweite von 2000 mm in einer sehr kompakten Tubusbauweise von nur 550mm. Klevtsovs revolutionärer katadioptrischer Entwurf verwendet einen Linsenkorrektor unmittelbar vor dem Fangspiegel im Sinne einer Meniskuslinse, die das Bildfeld korrigiert. Der Lichtstrahl passiert die Korrektureinheit damit zweimal. Das Öffnungsverhältnis von TAL-200 beträgt 1:10 und ist typisch für ein katadioptrisches System. Die Besonderheit an der Klevtsovoptik liegt zum einen in seiner hohen Komakorrektur bedingt durch die Formgebung des Linsenkorrektors und zum anderen in seiner außergewöhnlich hohen Off-axis-Korrektur (14 Mikrometer Sternabbildung 10mm neben der Hauptachse)

Tallinse

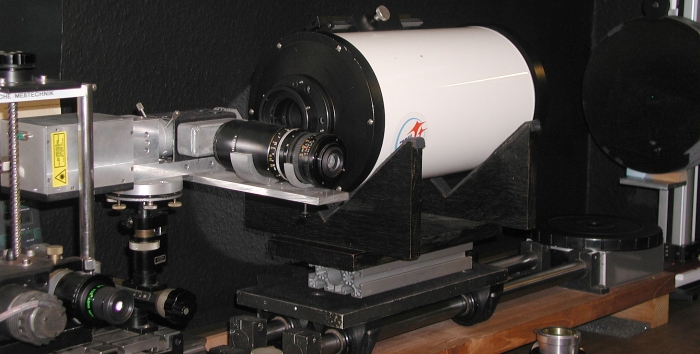

Die Justage bei dieser Konstruktion von Bruchteilen von Millimetern kann fatale Folgen haben. Aber nach Grobjustierung bei Tage über 6 Schrauben am Fangspiegel lässt sich das System an einem Stern gut Einjustieren.

Talaufbau

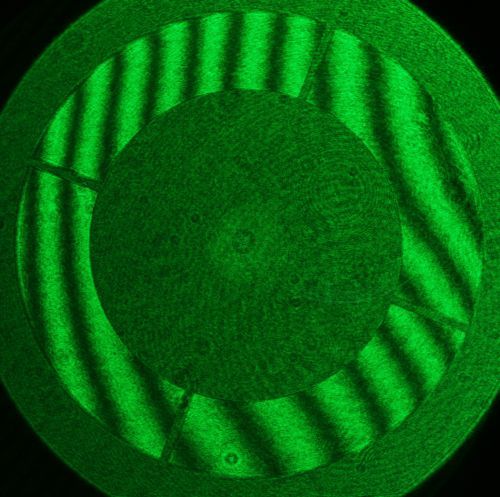

Interferogramm Ronchi Gitter Phasen Kontrast

koma

vorher Koma--nachher Justiert

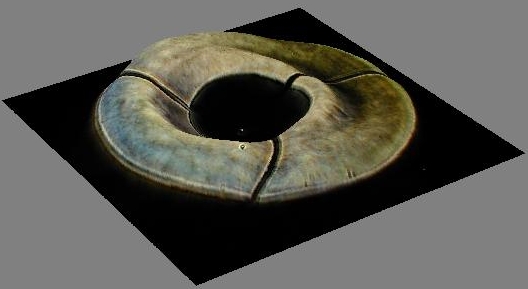

Graphik

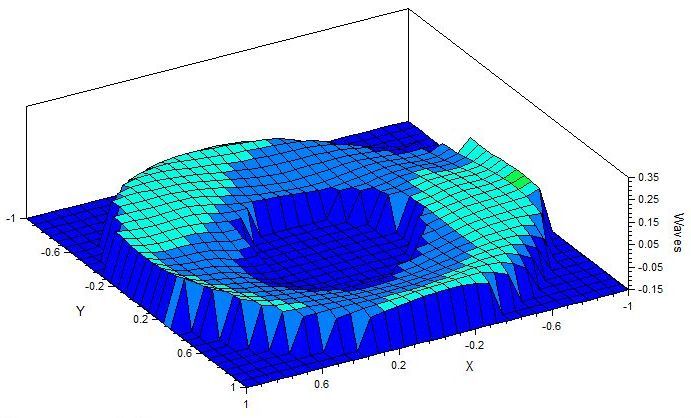

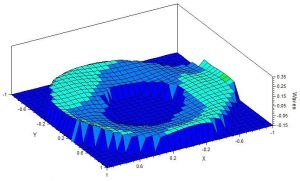

3 D WAVEFRONT RELIEF

Höhe

Höhenkarte
Höhe - Graphik - höchste Stelle

Quick Fringe Auswertung

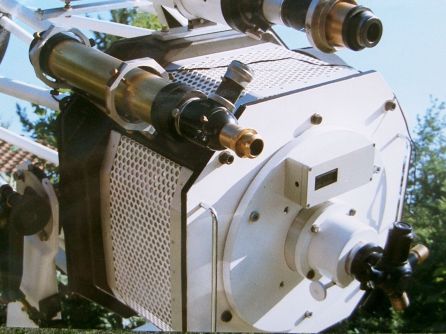

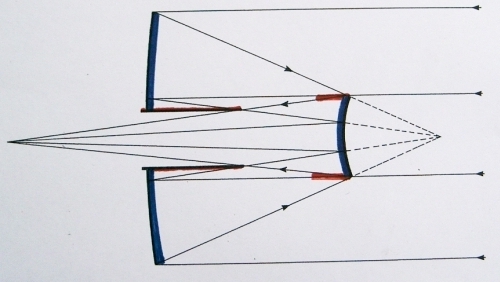

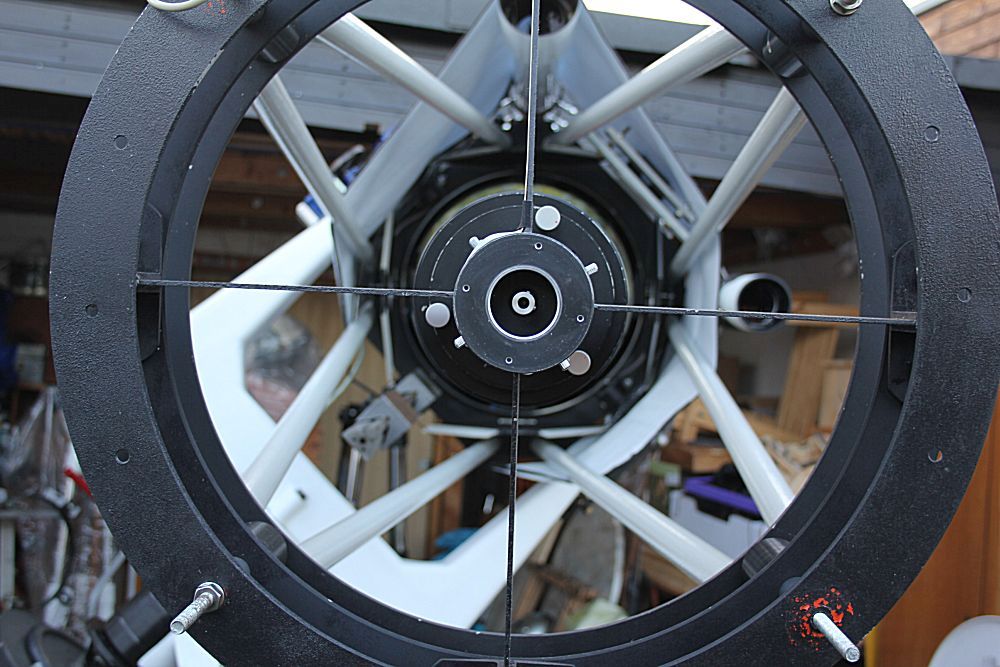

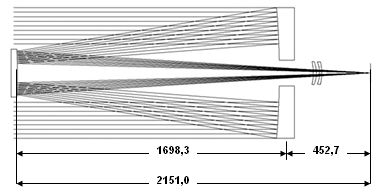

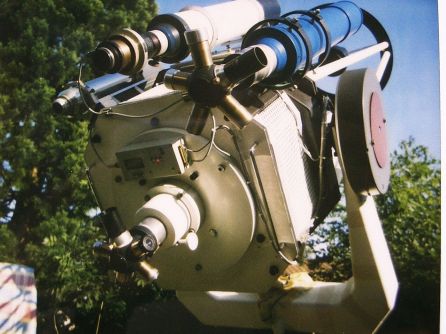

DAS CASSEGRAIN - SYSTEM

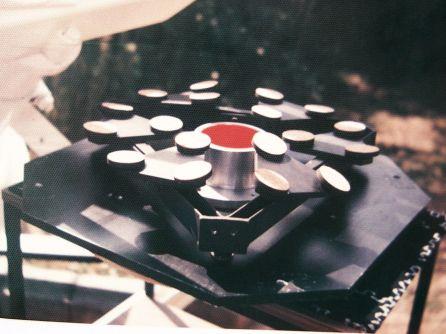

CASS01

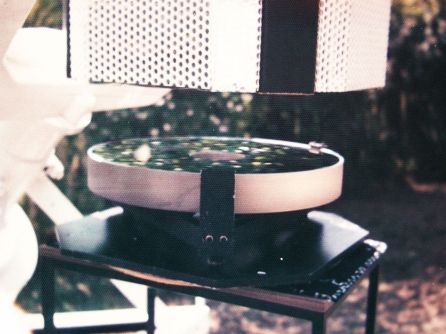

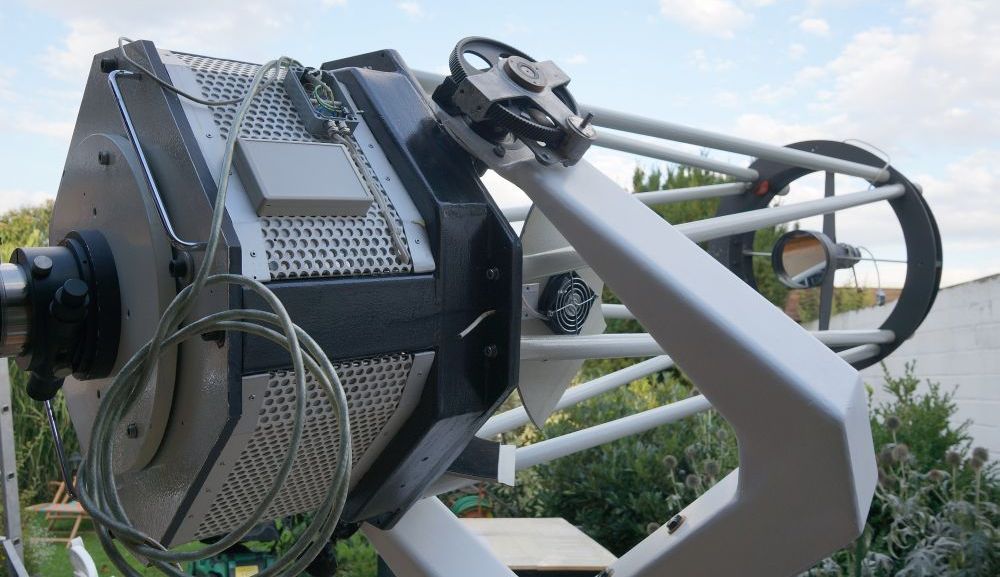

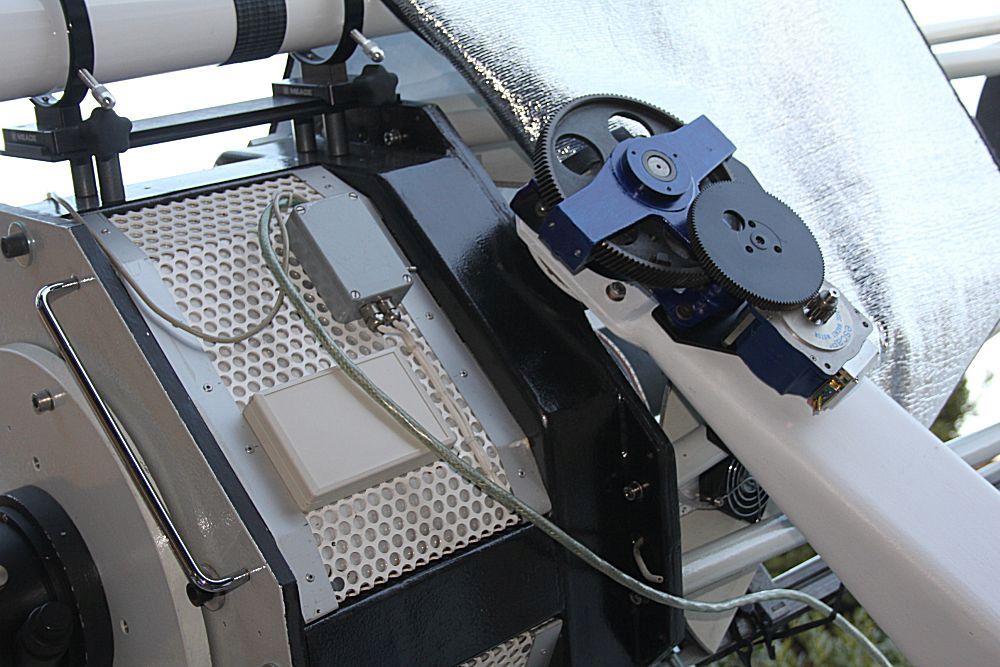

Tagblindfreie CCD-Photographie mit dem Cassegrain-Spiegel

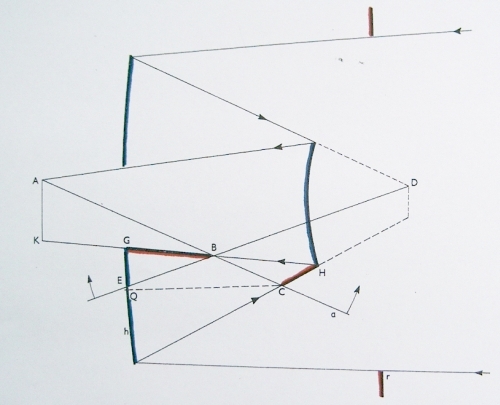

ES gibt eine Methode zur verlustlosen Ausblendung von Streulicht im Cassegrain-Teleskop.Für CCD - Aufnahmen muß mann durch zwei konusförmige Blenden, um die Bohrung desHauptspiegels und um den Fangspiegels, erreichen, daß keinFremdlicht aus der Umgebungdes Objektes ohne Reflexion an den Spiegeln in das Blickfeld gelangt. Ein Verlust an Lichtstärke und Auflösungsvermögen ist babei nicht zu vermeiden. Ersterer bleibt vernachlässigbar, der zweite kann sehr groß werden, wenn er auch die nicht die Größe des Bildscheibchens auf der CCD beeinflußt. Will man eine vollkommene Ausblendung des Streulichtes im ganzen Bildfeld, so sollte mann die Bedingungen für den geringsten Lichtverlust suchen. Mit der hier beschriebenen graphischen Methode ist das recht einfach.

Die Abblendung: erfolgt durch zwei konusförmige Tuben verschiedener Weite, die vom Haupt - und vom Fangspiegel aus in das Gerät ragen. Ihre Längen und Durchmesser sind zu bestimmen. Dazu zeichnet man ein maßstabgerechtes Bild des Strahlenganges ( sihe Abbildung ). Die beiden ineinander stehenden Kegelschnitte beschreiben in ihrem dick ausgezogenen Teil Basis und Öffnungswinkel der Konusblenden. Um ihre Länge zu finden, zieht man die Hilfslinie a. Sie schneidet die beiden Blendenkegel in B undC. Weiter braucht mann die Hilfslinie DBE und die Projektion C auf h. Dreht man nun a, um A, so verschieben sich die Punkte Q und E in entgegengesetztem Sinne. Bei einer bestimmten Stellung von a fallensie zusammen. GB und CH zeichnen dann die optimale Maße der Kegelblenden. Sie werden um so weniger stören, je lichtstärker der Hauptspiegel ,je größer der Verlängerungsfaktor des Fangspiegels und je kleiner das Bildfeld ist. Notfals wird man noch eine Randblende r einschalten- einbringen um auch sekundäres Streulicht von den Innenwänden der Kegelblenden zu reduzieren.

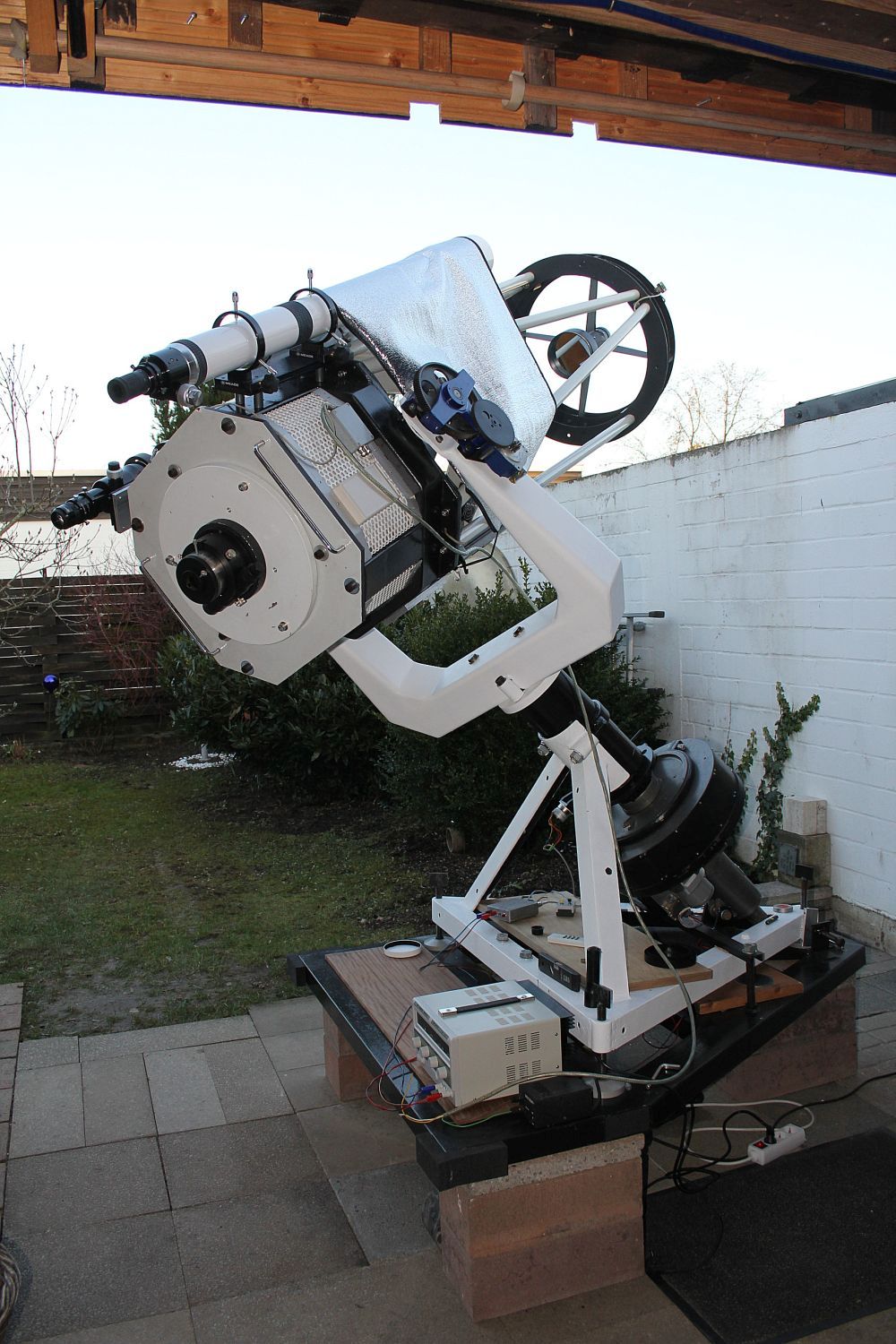

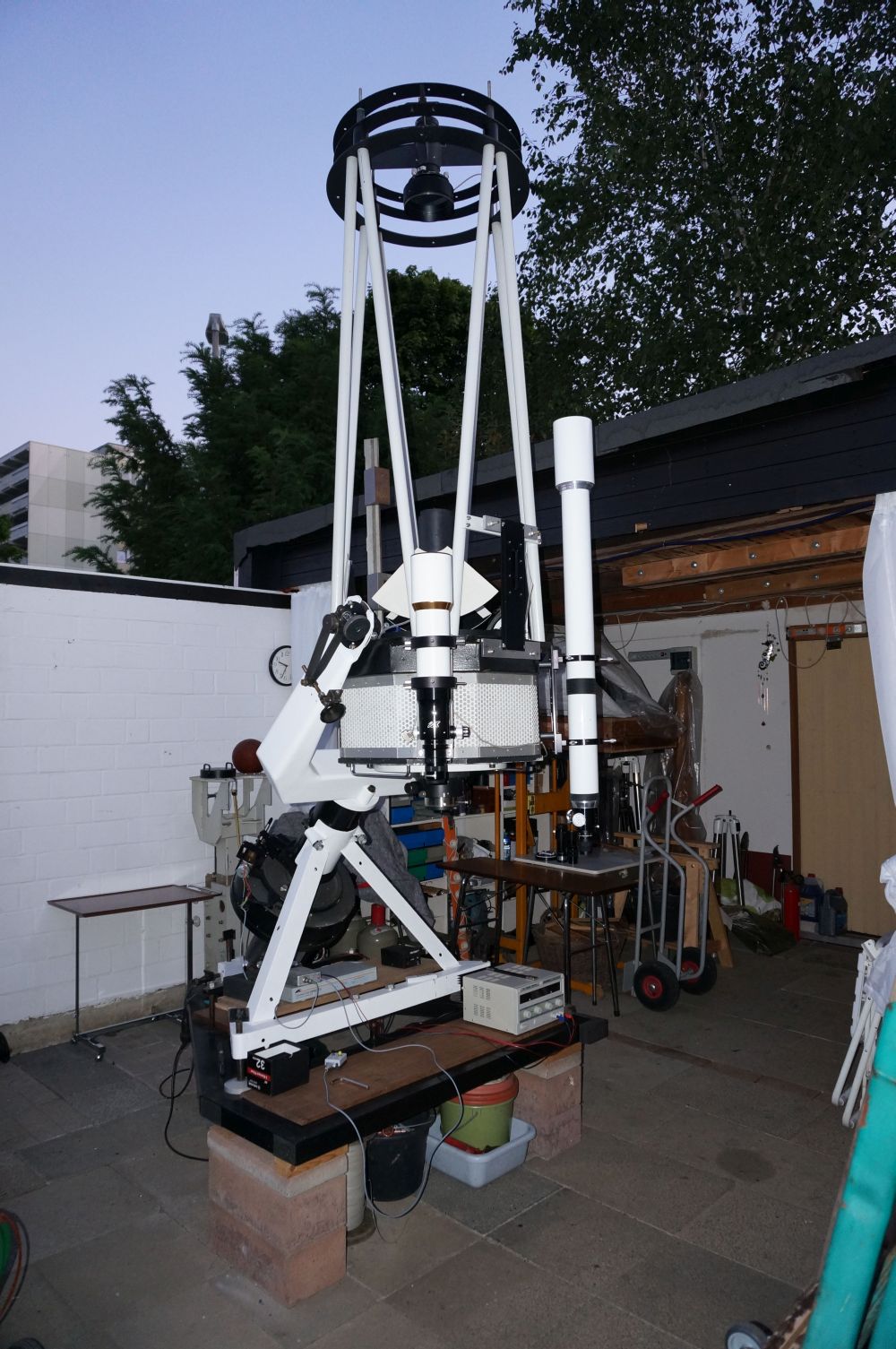

Cassegrain - System 500/2400/7500
Cas2

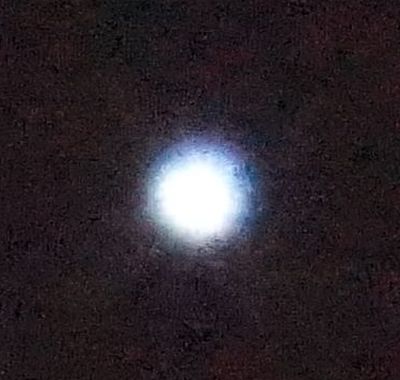

drotz grausigen seeing --- Deneb aufgenommen zum Test

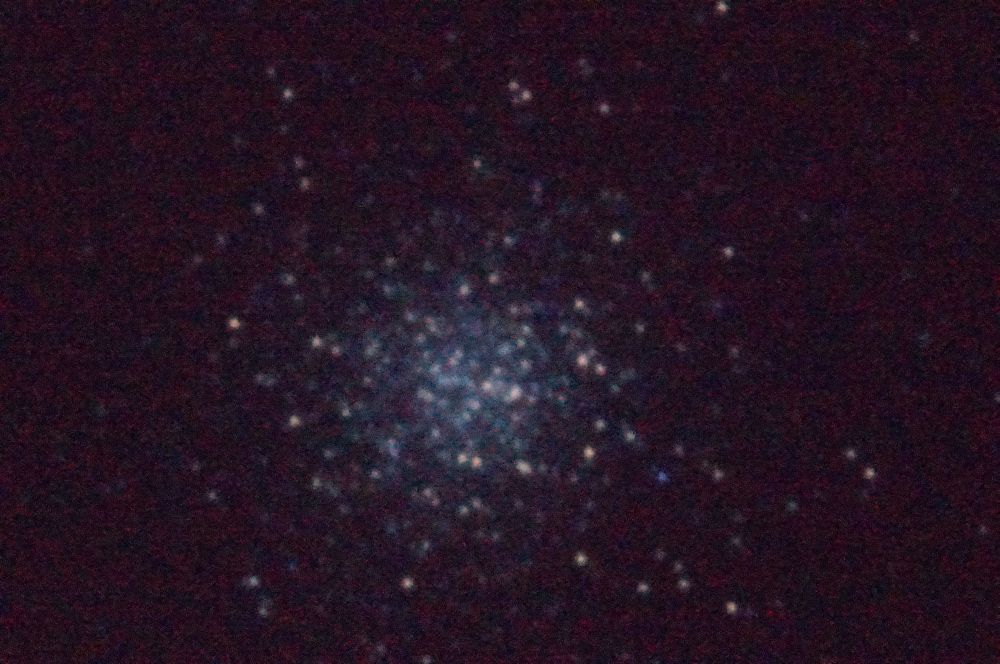

mit dem Cassegrain - System 500/7500
am 06.09.2014 22:20

CAS1

Bel/1sek Bel/4sek

Cas3

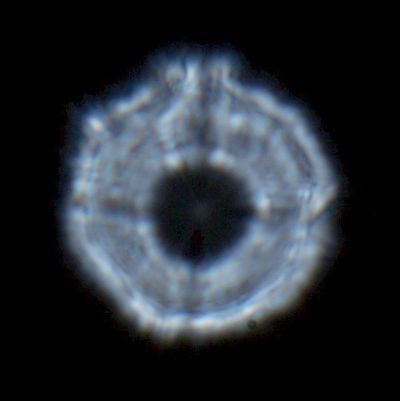

intra

GSO 12" f/8 RC - Ritchey - Crétien 304/2432mm Brennweite

RC Teleskop für die Astrofotografie und Beobachtung auf hohem Niveau - mit 3" MONORAIL Auszug

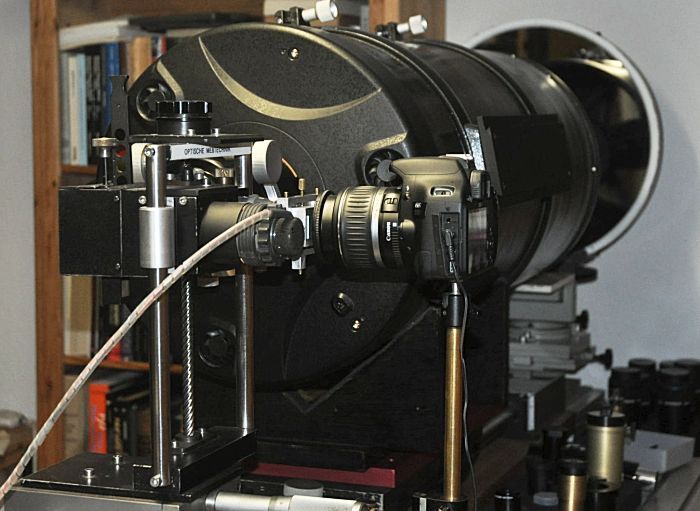

GSO 12" f/8 RC auf der Optischen Messbank

obiges Bild zeigt wieder einmal ein RC-System mit gutem optischen Werten.

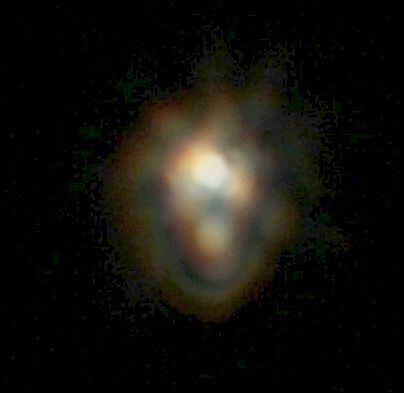

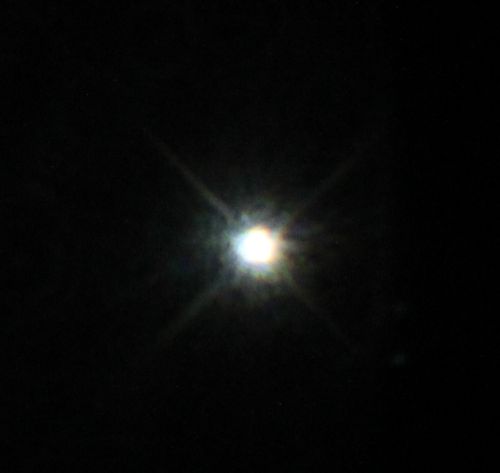

K-Stern 0,3 µm Lochdurchmesser bei 600 fache Vergrößerung
Doppelstern Lochdurchmesser 0,2µm Lochabstand 0,3µ

Phase

Phasenkontrast und Interferogramm

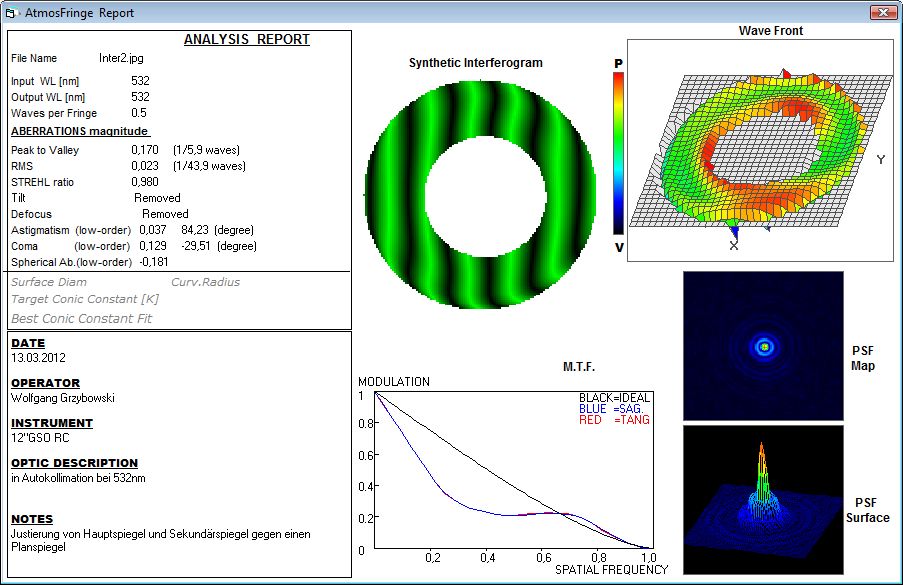

Auswertung

Aufnahmen mit dem GSO 12" f/8 RC - Ritchey - Crétien 304/2432mm Brennweite

Feuerrad-Galaxie M101. Sie befindet sich im Großen Bären und ist ca. 15 Millionen Lichtjahre von uns entfernt

Komposit aus 38 x 10 Minuten und 36 x 5 Minuten bei ISO 800 mit Darks und Flats

Supernova mit dem Namen SN2012aw in der Galaxie M95.
Die Supernova wurde vor wenigen Wochen das erste mal entdeckt
und hatte vor wenigen Tagen das Helligkeitsmaximum erreicht.
Inzwischen ist die Helligkeit wieder auf ca. 14mag etwas gesunken.
Die Daten: 20 x 10 Minuten bei ISO 800 mit Darks und Flats

Optikset 150/900 (Intes/Sital)

MK150

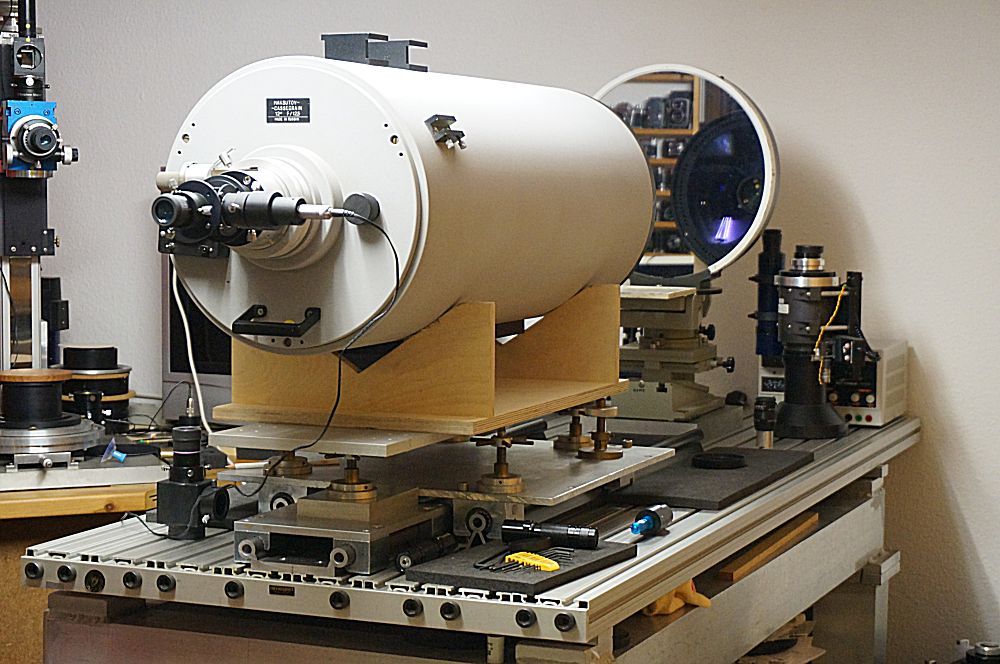

Maksutov von Intes

Die Optische Qualität ist sehr gut. Die Abschattung durch den Fangspiegel ist extrem gering.
das Öffnungsverhältniss f/6
Dieser Teleskoptyp hat einen extrem kleinen Fokussierweg, so dass einige Okulare nicht fokussiert werden können.
Maksutov-Newton-Teleskope sind aufgrund ihrer hervorragenden Abbildungsleistung auf der optischen Achse bei
Mond- und Planetenbeobachtern sehr gut.

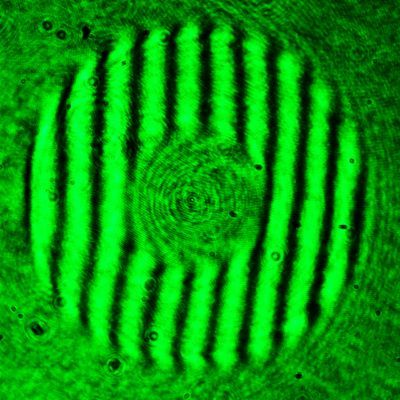

Interferogramm Phasenkontrast

MK3D

Höhenprofil

MK1503D

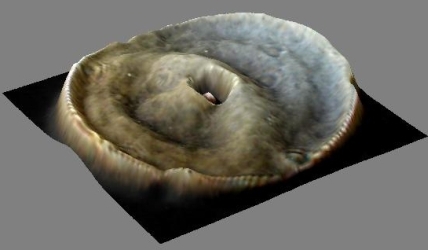

3 D Graphik-Topographie

Spiegel mit Meniscaslinse gegen Planspiegel Interferogramm Auswertung:

P-V 0,244 Lambda (Lambda /4,10) RMS 0,029 Strehl 0,97

Fangspiegel Interferogramm Auswertung:

P-V 0,104 (Lambda /9,60)

Orion UK OMC 140 Deluxe 140/2000 F/14

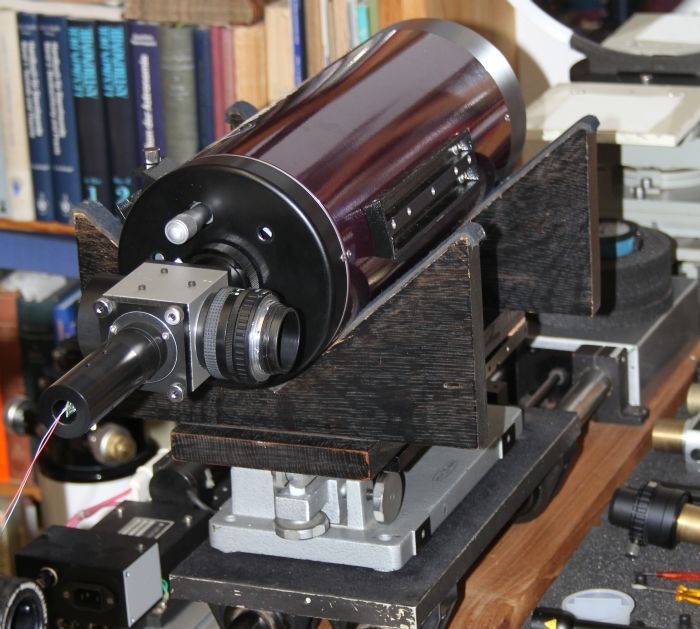

OMC_Aufbau

Die Optik

Jedes OMC 140 hat eine handkorrigierte Optik.

Das OMC 140 ist ein Maksutov mit einem Gregory Design. Der Hauptspiegel ist asphärisch, er ist ein Ellipsoid. Der asphärische Hauptspiegel ermöglicht, im Vergleich zu anderen Bauweisen, ein besseres Bild auf der Achse und im Feld. Das macht das OMC 140 zu einem absoluten Spitzengerät in seiner Klasse.

K-Stern

Bei der Justierung auf der Optischen Bank darf man es wagen, bis zu 500-facher Vergrößerung bei den ( OMC 140 ) zu schreiten. Dann zeigt das gut fokussierte Teleskop das zentrale Beugungsscheibchen (Airy-Scheibchen) und einen oder mehrere Beugungsringe darum herum. Das Airy-Scheibchen sollte nach der Justierung keine Unsymmetrie mehr zeigen, und der Justiervorgang ist beendet.

K_Stern_Doppel

Doppelstern Lochdurchmesser 0,2µm Lochabstand 0,3µm

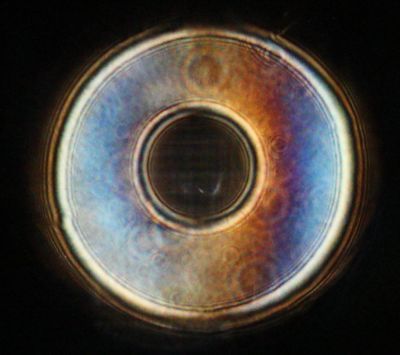

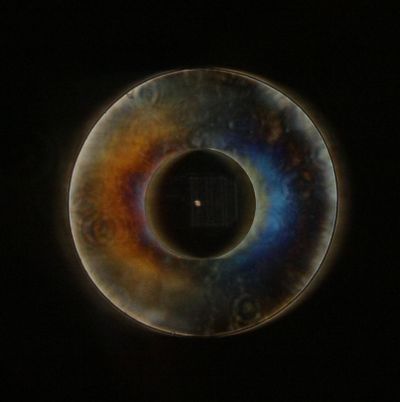

Interferogramm und Phasenkontrast

Auswertung

Graphik

MEADE ACF 10
Advanced Coma Free
254mm/2500mm, f/10
Ser.Nr.846498

Meade10

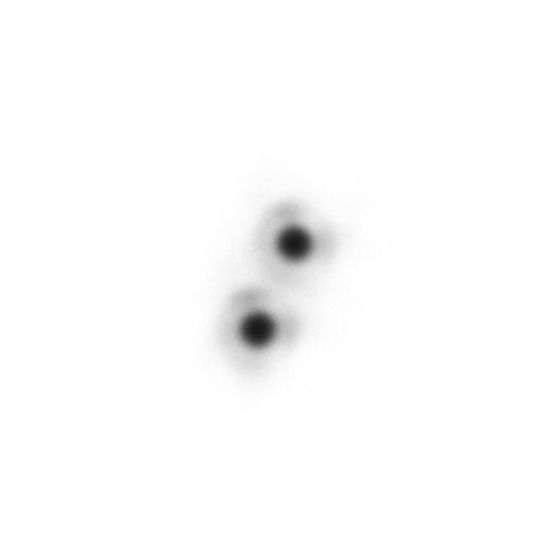

Abbildung: Beugungsbild zweier gleichheller
Punktquellen im Abstand 1:02 l=d
an einer kreisförmigen Blende, wie in der
Astronomie üblich als Negativ dargestellt
(schwärzer entspricht also heller).

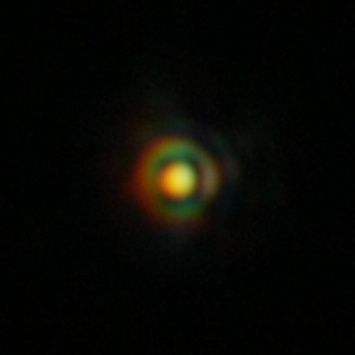

Hyperion 68° Okular, f=3,5mm auf der Achse

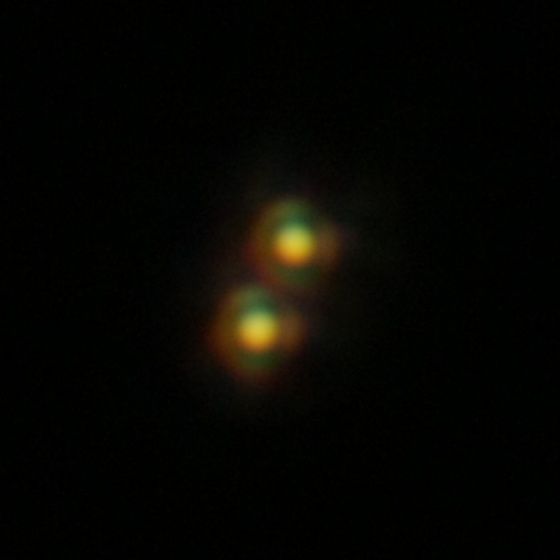

Künstlicher Doppelstern mit 1000

fache Vergrößerung.

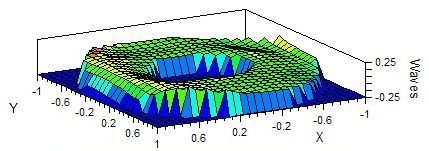

16" f/10 ACF Optik mit Tubus weiß mit UHTC

406/4064 f/ 10

ein Gerät mit dem man Arbeiten kann

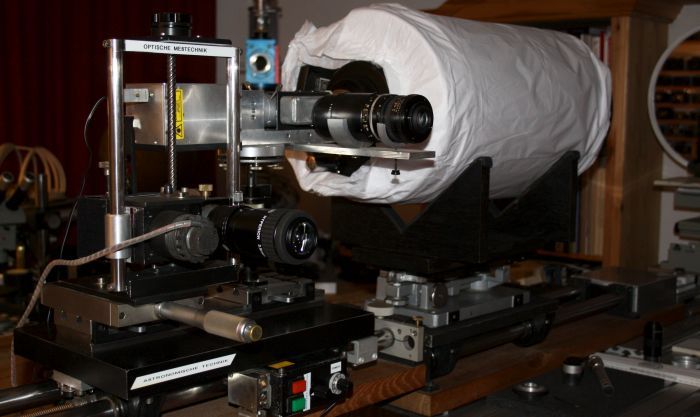

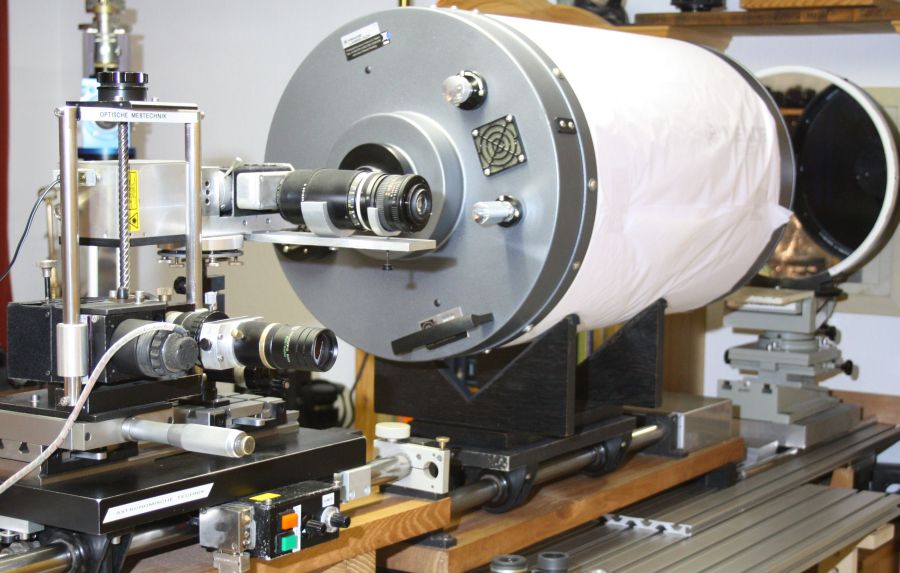

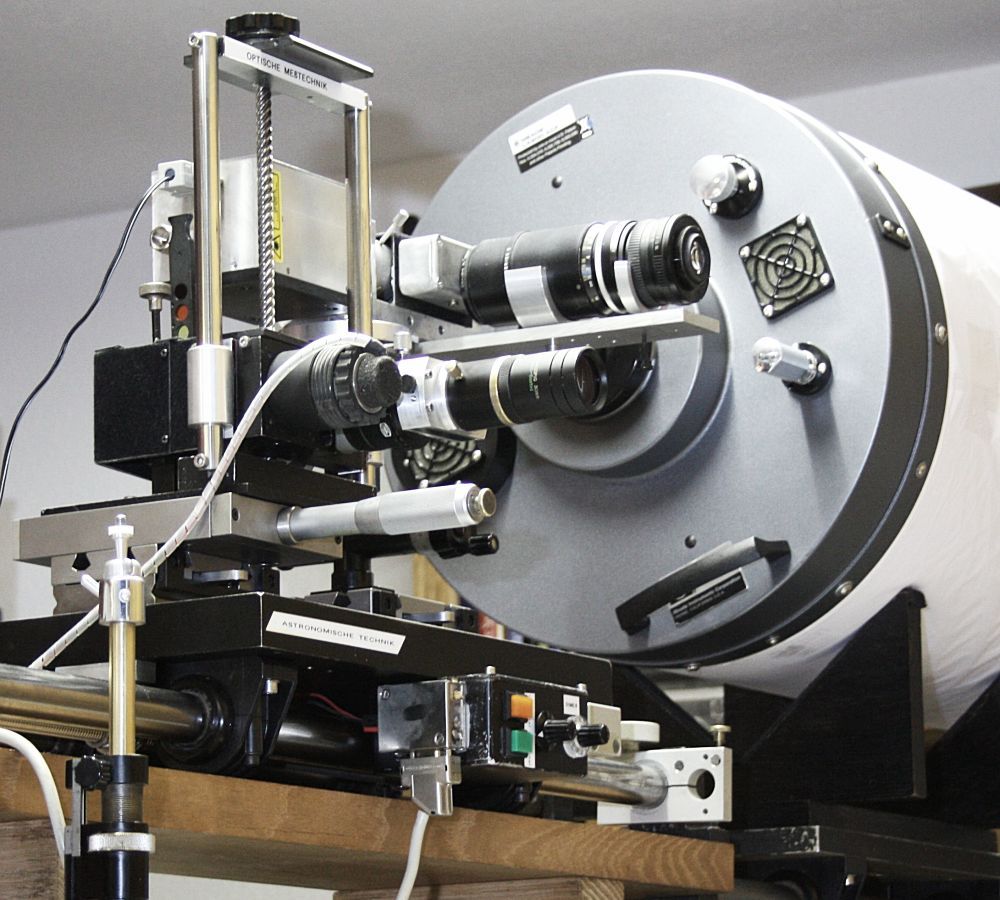

Auf der Optischen Bank zeigte sich erst einmal eine Dejustage.
KOMA UND ASTIGMATISMUS mußte erst eimal beseitigt werden.
Bei diesem Test wurde besonderer Wert gelegt auf das Sternbildchen.
Auflösungsvermögen mit dem vorhandenen Künstlichen Doppelsterns.
Danach war ich selbt Überrascht über das gute Auflösungsvermögen,und natürlich auch über seine gute Bildqualität.

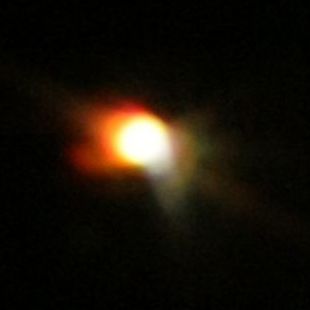

VORHER

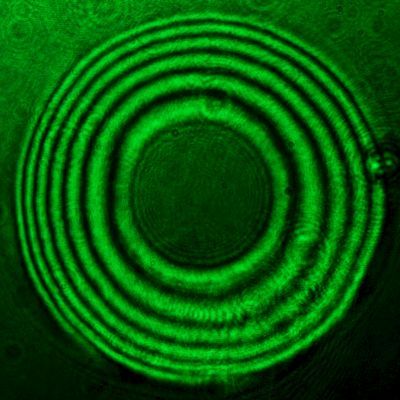

Interferogramm Phasenkontrast

Der Fleck (12Uhr) ist eine Unebenheit im Planspiegel, nicht im Teleskop.

Bei diesem Test schneidet das LX 200 ACF gut ab. Die Oberfläche ist sehr glatt.

Künstlicher Stern mit 1000       Nagler 2,5 mm auf der Achse    Nagler 4mm auf der Achse
   fache Vergrößerung    K. Stern mit 1600 fache Vergrößerung. Künstlicher Doppelstern mit 1000
mit bessere Luftruhe   fache Vergrößerung. Abstand 0,7"

Auch unter Laborbedingungen hat mann mit Luftunruhe zu tun was nicht ganz
einfach ist zu Fotografieren

Beispielbilder aufgenommen mit dem 16" f/10 ACF
in Deutschland

NGC 7331 wurde in drei Nächten am 18,19 und 22.August aufgenommen. 5,5h Lumminanz und 3h10min RGB,
in Summe 8h40min Belichtungszeit mit Einzelbelichtungen von 10min.

Der M27 mit jeweils 3x5min pro Farbkanal. In Summe RGB

Belichtungszeit 45min bei sehr gutem Seeing mit ca. 1,7“.

Kamera ist eine SBIG STL 6303 mit Astrodon Filtern.
Die Brennweite betrug 4420mm bei beiden Aufnahmen.

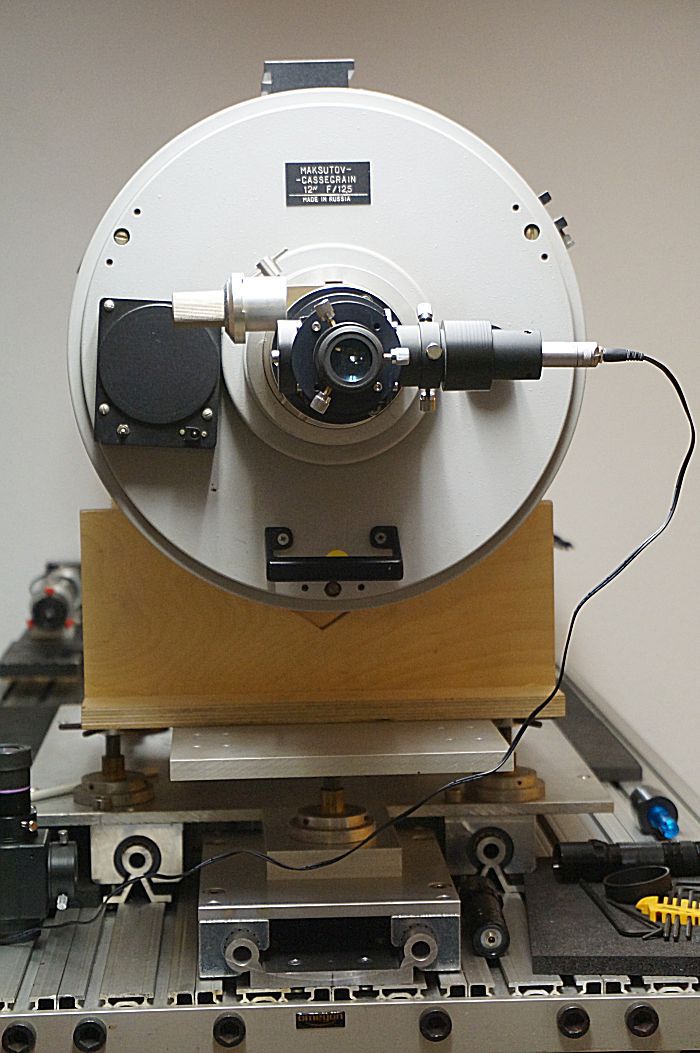

MAK1
